Q355B مقابل Q235B للأعمدة الشبكية الفولاذية: دليل اختيار المواد

Q355B وQ235B هي المواد الرئيسية لأعمدة شبكية فولاذية. بالنسبة لمعظم الأعمدة الشبكية-للخدمة الشاقة، عادة ما تكون Q355B هي المادة المفضلة نظرًا لقوة إنتاجها العالية وكفاءتها الهيكلية الأفضل واستهلاكها المنخفض للصلب. ويظل Q235B خيارًا فعالاً من حيث التكلفة-للهياكل خفيفة الوزن-ذات أحمال التصميم المنخفضة نسبيًا. يجب أن يعتمد الاختيار النهائي على متطلبات الحمل وميزانية المشروع والظروف البيئية ومعايير التصميم المعمول بها.

ستجري هذه المقالة مقارنة منهجية بين Q355B وQ235B من منظور تصميم وتصنيع الأعمدة الشبكية، مع تقديم مراجع للمهندسين والمقاولين والمشترين حول اختيار المواد لمختلف التطبيقات الهندسية.

الفرق الأساسي هومحتوى المنغنيز والسبائك- الدقيقة: Q235B عبارة عن فولاذ كربوني عادي، في حين أن Q355B عبارة عن فولاذ هيكلي منخفض السبائك-. الحدود الموضحة هي قيم مرجعية نموذجية؛ تعتمد القيم الدقيقة على درجة السُمك لكل GB/T 1591.

ملاحظة: تتناقص قوة الخضوع مع سماكة اللوحة لكل GB/T 1591؛ تنطبق القيم المذكورة أعلاه على سمك أقل من أو يساوي 16 ملم. يتميز Q235B بقدرة ممتازة على تشوه البلاستيك، بينما يوفر Q355B قوة هيكلية وصلابة إجمالية فائقة.

لا ينبغي الحكم على الاختيار بين الأعمدة الشبكية Q355B وQ235B فقط من خلال درجة قوة الفولاذ. يتم تحديد درجة الفولاذ الأكثر ملائمة حسب متطلبات المشروع الفعلية، بما في ذلكظروف الحمل الهيكلي، وأداء استقرار العمود، ومتطلبات الوزن الخفيف، وبيئة الخدمة، ومتطلبات التصنيع، والتكلفة الإجمالية للمشروع.

اختر Q235B عندما:

 Lبسبب الأحمال المحورية المتوسطة

 الأعمدة أقل من حوالي 6 م

 الهياكل الداخلية أو المحمية ذات التحميل الثابت بشكل أساسي

 رقابة صارمة على الميزانية

 Tالهياكل المؤقتة ذات عمر الخدمة القصير

اختر Q355B عندما:

 Hضغط محوري شديد أو متطلبات حمل عالية

 أعمدة فوق حوالي 8 م

 الهياكل الصناعية طويلة المدى

 تحتاج المشاريع الحساسة للوزن إلى أعضاء أصغر أو أحمال أساسية أقل

 التطبيقات الصناعية الخارجية (محطات الطاقة، المنشآت الكيميائية، الخدمات اللوجستية الكبيرة)

 المشاريع الدولية التي تتطلب المقارنة مع S355



الدرجات الموصى بها حسب نوع المشروع

في GNEE، نعتقد أن اختيار درجة الفولاذ المناسبة ليس سوى الخطوة الأولى نحو حل موثوق للهيكل الفولاذي. بدعم من خبرتنا المهنية في تصميم وتصنيع الأعمدة الشبكية، بالإضافة إلى القدرة على حلول الهياكل الفولاذية المخصصة، فإننا نساعد العملاء في تقييم متطلبات المشروع واختيار الحل الأنسب بين Q235B وQ355B.

سواء كنت تحتاج إلى أعمدة شبكية قياسية أو وحدات مصممة خصيصًا لتطبيقات صناعية خاصة، يمكن لفريقنا الهندسي تقديم المشورة والحلول الاحترافية في اختيار المواد وفقًا لمتطلبات الحمولة والتصميم الهيكلي وظروف المشروع.

اتصل بنا للحصول على توصيات احترافية بشأن اختيار المواد والحلول المخصصة

سوء الفهم المشترك

ملاحظات عملية

يُسمح بخلط Q235B وQ355B في مشروع واحد بعد الحصول على موافقة المهندس الإنشائي للمشروع -النهج النموذجي هو Q355B للأعمدة الرئيسية الثقيلة وQ235B للتدعيم الثانوي لتحسين الميزانية؛ تحتاج الوصلات ذات الدرجة المختلفة إلى مواد لحام مستهلكة متطابقة ووضع علامات واضحة على المواد على الرسومات التنفيذية.

إن اختيار درجة الفولاذ المناسبة ليس سوى جزء من مشروع ناجح للهيكل الفولاذي. والأهم من ذلك، أنك بحاجة إلى مصنع محترف يمكنه ضمان التصميم السليم وجودة التصنيع المتسقة والتسليم الموثوق. تتخصص GNEE في تصميم وتصنيع وتصدير الأعمدة الشبكية ومنتجات الهياكل الفولاذية، وتقديم حلول مخصصة لمشاريع نقل الطاقة والاتصالات وورش العمل الصناعية والبنية التحتية.

يمكننا أن نقدم لك:

✅ أعمدة شبكية مصممة خصيصًا بناءً على مخططات البناء أو رسومات التصنيع التفصيلية أو معلمات حمل المشروع. تتوفر تفاصيل كاملة من النوع وتخصيص غير قياسي للأعمدة الشبكية ذات الوترين/الأربعة أوتار مع ألواح خشبية أو قضبان ربط. يمكن لمهندسينا المساعدة في تصميم التحسين المشترك.

✅ توريد الفولاذ الإنشائي السائد Q235B وQ355B، جنبًا إلى جنب مع الدرجات المماثلة المتوافقة مع معايير GB وEN وASTM (S235JR / S355JR)، لتلبية متطلبات التصميم للمشاريع في جميع أنحاء العالم.

✅ تصنيع إجراءات كاملة دقيقة للأعمدة الشبكية: القطع باستخدام الحاسب الآلي، وتركيب التجميع، واللحام القوسي المغمور الأوتوماتيكي، والحفر عالي الدقة وطحن الحواف، والاستقامة، والسفع بالخردق، والغلفنة بالغمس الساخن / الطلاء المضاد للتآكل وغيرها من عمليات التصنيع الكاملة.

آلة القطع المستقيمة باستخدام الشعلة المتعددة -CNC

آلة الحفر باستخدام الحاسب الآلي

ماكينة لحام القوس المغمور (SAW) متعددة الوظائف من النوع -النوع -

آلة استقامة الحافة

آلة طحن الوجه النهائي

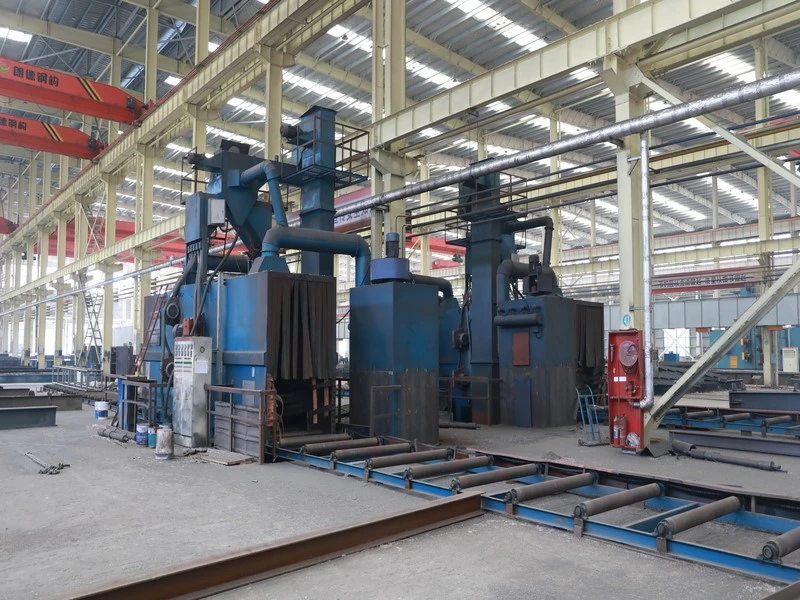

آلة السفع بالخردق للهيكل الفولاذي شديدة التحمل.-

✅ مراقبة موحدة لجودة العملية الكاملة: إعادة فحص شهادات المواد الخام، واختبار اللحامات غير المدمر UT/MT، وإعادة قياس الأبعاد ثلاثية الأبعاد، وفحص التجميع التجريبي المتعلق بالحمل، والفحوصات المرئية وفحوصات مقاومة التآكل قبل التسليم، لضمان دقة الأبعاد والموثوقية الشاملة لتحمل الأحمال الهيكلية.

✅ سنوات من الخبرة العملية في مشاريع البنية التحتية ومحطات الطاقة وأنفاق المرافق ومشاريع بناء المصانع في الخارج. - على دراية جيدة بالتخليص الجمركي للتصدير وتعبئة الحاويات وتعزيزها وحماية النقل البحري. يتم تصدير المنتجات على نطاق واسع إلى جنوب شرق آسيا والشرق الأوسط وأوروبا ومناطق أخرى.

✅ الدعم الهندسي الاحترافي الشامل: الحساب الأولي لدرجات الفولاذ واختيارها، وتفاصيل الرسم والتحقق منه، وتتبع تقدم الإنتاج، وإصدار تقارير الفحص قبل التسليم، بالإضافة إلى إرشادات التثبيت في الموقع والاستشارات الفنية بعد البيع.

لا تتردد في الاتصال بنا للحصول على استشارة فنية مجانية وعروض أسعار مخصصة، وذلك لتحديد حل العمود الشبكي الأكثر ملاءمة لمشروعك.

 تجزئة وحدات:قم بتقسيم الأعمدة إلى أطوال يمكن التحكم فيها (عادة أقل من 12-15 مترًا) لتناسب الشاحنات المسطحة القياسية أو حاويات الشحن.

 حماية السطح:قم بمعالجة المفاصل والأوتار الشبكية المفتوحة باستخدام مواد أولية مضادة للصدأ أو جلفنة بالغمس الساخن أو طلاء مقاوم للماء للحماية من التآكل.

 الربط والتعبئة:قم بتجميع عوارض وأوتار قطرية أصغر في مجموعات باستخدام الأشرطة الفولاذية أو إطارات النقل المثبتة بمسامير.

 توسيد:ضع الكتل الخشبية أو رغوة EPE بين طبقات شبكية مكدسة لتجنب التآكل والانحناء.

 تأمين السحابة:يتم تجميع صواميل التجميع باللحام الموضعي أو تعبئتها في صناديق فولاذية محكمة الإغلاق ومقاومة للعوامل الجوية.

 المهلة النموذجية:يختلف وقت التسليم للأعمدة الشبكية الفولاذية Q355B وفقًا لتعقيد المشروع وحجم الطلب.

مرجع نموذجي:

ملاحظة: سيتم تأكيد جدول التسليم النهائي بناءً على الرسومات المعتمدة وكمية الإنتاج ومتطلبات الفحص وترتيبات الشحن.

اتصل الآن للحصول على أعمدة شبكية فولاذية

التعليمات:

ما هي الاختلافات الرئيسية بين الفولاذ Q235 و Q355؟

Q235 هو أضعف درجة من الفولاذ وهو النوع الأكثر شيوعًا المستخدم في صناعة البناء والتشييد. يتم استخدامه عادةً للحزم أو الأعمدة التي لا تتعرض لضغوط كبيرة أو أحمال ثقيلة. Q355 أقوى من Q235 ويمكن استخدامه في المواقف التي توجد فيها ضغوط شديدة أو أحمال ثقيلة.

هل سيكلف Q355B أكثر من Q235B لمشروعي بأكمله؟

ليس دائماً، هناك سيناريوهين:

مشروع صغير ذو حمل خفيف: التكلفة الإجمالية Q235B أرخص. لا يمكن للحمل المنخفض الاستفادة من قوة Q355، كما أن تحسين الصفائح الرقيقة لا يمكن أن يعوض ارتفاع أسعار المواد الخام.

مشروع كبير ذو حمل متوسط ​​وثقيل: يوفر Q355B التكلفة الإجمالية. 20%-30% وزن فولاذي أقل يعوض سعر الوحدة الأعلى؛ كما تنخفض تكلفة النقل البحري والرفع والخرسانة. نحن نقدم حسابًا مجانيًا لمقارنة المواد بناءً على رسم التحميل الخاص بك لإظهار فرق التكلفة الدقيق.

هل يمكنني مزج Q235B وQ355B في مشروع عمود شبكي واحد؟

مسموح به عند الموافقة عليه من قبل المهندس الإنشائي للمشروع. نهج نموذجي: الأعمدة الشبكية الرئيسية ذات الأحمال الثقيلة في Q355B؛ دعامات ثانوية وأعضاء أخف في Q235B لتحسين الميزانية. ملاحظة: تحتاج الوصلات ذات الدرجة المتباينة إلى مواد لحام مستهلكة متطابقة. نقوم بتحديد مناطق المواد بشكل واضح على رسومات التصنيع بالورشة ونقوم بضبط إجراءات اللحام وفقًا لذلك.

إذا قمت بالتبديل من Q235B إلى Q355B، فهل يمكنني تقليل أبعاد قسم العمود الشبكي؟

نعم. للحصول على قدرة تحمل متساوية، يسمح Q355B بأنابيب وتر وألواح أرق، لذلك قد يتم تقليل الحجم الخارجي الإجمالي للعمود. يعد هذا أمرًا ذا قيمة كبيرة لمشاريع التجديد ذات الفتحات الضيقة المحجوزة أو المساحة الأساسية المحدودة. يجب تأكيد الأبعاد النهائية عن طريق الحساب الهيكلي.
