أنظمة التدعيم
معايير-أنظمة التثبيت الفولاذية المخصصة المتوافقة
إن أنظمة تقوية الهياكل الفولاذية لدينا عبارة عن مكونات تثبيت جانبية-مصممة للمنشآت الصناعية والمستودعات والجسور والإطارات التجارية. يغطي نطاق المنتجات دعامات X-، ودعامات شيفرون/K-، ودعامات إطار المدخل، ودعامات السقف والجدران، وقضبان الترهل، وقضبان الربط، ولوحات التوصيل - جميعها مصممة وفقًا لمعايير AISC 360، وEurocode 3 (EN 1993-1-1) وGB 50017، وتم تصنيعها بموجب EN 1090-1 (EXC2 – EXC4) مع مراقبة الجودة ISO 9001. نحن نوفر درجات مواد معتمدة (Q235B / Q355B)، ومجلفن بالغمس الساخن أو حماية مخصصة من التآكل، وتحمل محكم وفترات زمنية يمكن التحكم فيها بسعر المصنع المباشر. يتضمن التخصيص تصنيع الرسومات الخاصة بك، وأحجام الأقسام المخصصة، وتفاصيل الاتصال، والمعالجة السطحية للمواصفات، ومجموعات البراغي المطابقة للصف. أرسل رسوماتك الإنشائية للحصول على عرض أسعار سريع وخالي من الالتزامات.
منتجات أنظمة التدعيم الخاصة بنا
ما هي أنظمة تقوية الهيكل الفولاذي؟
نظام التثبيت هو الإطار الهيكلي الثانوي الذي ينقل الأحمال الجانبية - الرياح والزلازل والقوى الرافعة والحرارية - بأمان إلى الأساس، وبالتالي يمكن للعوارض والأعمدة الرئيسية أن تعمل بكفاءة تحت الحمل. تقوم الدعامات بثلاث وظائف في وقت واحد: التحكم في انبعاج أعضاء الضغط النحيلة، وتوزيع الأحمال الجانبية عبر الإطار، والحفاظ على التحكم في الأبعاد أثناء التركيب. وبدون ذلك، فإن الإطار القوي اسميا من الممكن أن يفشل بشكل جانبي قبل وقت طويل من وصول أعضائه إلى القدرة.
أنواع أنظمة التدعيم
أنظمة تقوية الهياكل الفولاذيةتأتي في عدد قليل من أنواع الإطارات الهيكلية الأساسية، مدعومة بمكونات التوتر والاتصال المطابقة. الأنواع الرئيسية هي:
X-التدعيم / التدعيم المتقاطع
تتقاطع الأجزاء القطرية لتشكل علامة X الكلاسيكية - وهي الدعامات الجانبية الأكثر فعالية من حيث التكلفة-للإطارات الفولاذية.
سمات:منخفضة التكلفة، وصلابة عالية في الوزن المنخفض، سريعة التركيب؛ فهو يمنع فتحات النوافذ والأبواب ويضيف نقل الحمولة في منتصف -.
الأفضل لـ:المنشآت الصناعية والمستودعات المعدنية وإطارات البوابات الخفيفة.
شيفرون / K / V تستعد
تلتقي الأقطار بالإطار عند منتصف-الارتفاع (تقويس K-) أو تتصل عند مستوى الوتر (تقويس شيفرون/V-)، مع الحفاظ على الفتحة حرة.
سمات:يترك مساحة الباب والنافذة فارغة؛ لاحظ أنه لا يوصى باستخدام دعامات K- في المناطق الزلزالية العالية-، حيث يفضل استخدام شيفرون/V مع رابط غريب الأطوار.
الأفضل لـ:إطارات فولاذية متوسطة الارتفاع-حيث يجب أن تظل الفتحات قابلة للوصول.
تقوية إطار البوابة
يشكل عمودان للبوابة وعارضة إطارًا صلبًا يحمل الأحمال الجانبية حول المدخل.
سمات:وصول واضح كامل تحت الافتتاح، لا يوجد إعاقة قطرية لحركة المرور.
الأفضل لـ:الفتحات الكبيرة وخلجان الشاحنات وطرق الوصول.
تقوية السقف والجدار
إن دعامات السقف في مستوى المدادة ودعامات الجدار بين الأعمدة تحافظ على مربع إطار الكسوة.
سمات:يوقف التفاف المدادة ويقيد الإطار الرئيسي ضد الحركة الالتوائية الجانبية-تحت الرياح.
الأفضل لـ:استقرار الكسوة في الهياكل الفولاذية الطويلة أو الطويلة.
دعامة الركبة
يضيف القطر القصير عند عقدة عمود العارضة-صلابة محلية إلى الإطار الفولاذي.
سمات:خفيف، سهل التركيب، يحافظ على الفتحات مجانية.
الأفضل لـ:الأحمال الخفيفة ومنصات المعدات والميزانين حيث يكون التثبيت الكامل غير عملي.
أعضاء التوتر - قضبان الترهل وقضبان التعادل
تعمل القضبان المتدلية على تثبيت المدادات والأحزمة في مكانها بين الإطارات، في حين تعمل قضبان الربط وعوارض الربط على ربط الأعضاء وتثبيتها كعناصر شد فقط.
سمات:الضوء والشد-فقط الأعضاء التي لا يتم ربطها.
الأفضل لـ:تثبيت الأسطح والجدران بين الإطارات؛ استخدم الفولاذ المقاوم للصدأ أو عالي الشد-لظروف التحميل المسببة للتآكل أو العالية-.
كيفية اختيار نظام التدعيم المناسب؟
يتم الاختيار من خلال أربعة أنواع من الأحمال وهندسة الفتحات الخاصة بك. يحول الجدولان أدناه هذا المنطق إلى مرجع سريع يمكن لمهندسك فحصه.
مقارنة النوع
| يكتب | الأفضل ل | الفتحات / الوصول | الملاءمة الزلزالية | التكلفة النسبية |
|---|---|---|---|---|
| X-التدعيم | تحتاج الإطارات الخفيفة والمتوسطة إلى صلابة عالية مع رقة منخفضة | كتل فتحات النوافذ/الأبواب | موافق المناطق المعتدلة | قليل |
| شيفرون / ف | ارتفاع متوسط-، يحرر جزءًا من الفتحة | يحرر الجزء العلوي من الافتتاح | جيد مع وصلة غريب الأطوار | منتصف |
| ك-تدعيم | ارتفاع متوسط-مع مرونة في الفتح | يحرر الافتتاح | تجنب -المناطق الزلزالية العالية | منتصف |
| إطار البوابة | فتحات كبيرة وخلجان للمركبات/التحميل | وصول واضح كامل | موافق جميع المناطق | أعلى |
| السقف والجدار | ثبات إطار الكسوة، ومقاوم للتدحرج-. | n/a | تكميلية | قليل |
عوامل القرار
| عامل | ما يجب التحقق منه | التأثير على الاختيار |
|---|---|---|
| حمل الرياح | تعرض الموقع، ارتفاع المبنى | يتحكم في الإطارات ذات الارتفاع المنخفض-؛ قد تحتاج إلى شبكات تقوية أكثر كثافة |
| زلزالي | المنطقة، عامل الأهمية | يستبعد التوتر-فقط والتدعيم العادي K-؛ تفضل X أو شيفرون مع رابط غريب الأطوار |
| حمولة الرافعة | التردد، الرفع، التأثير | يضيف التعب. يتطلب ضغطًا-قادرًا ومتكررًا-تحميل أعضاء |
| التأثيرات الحرارية | طول العضو، نطاق درجة الحرارة | تحتاج الهياكل الطويلة إلى فتحات أو تحميل-اتصالات محررة/تعزيز موضعي |
| الفتحات / التخليص | الأبواب والنوافذ والناقلات | الفتحات الكبيرة تستبعد دعامة X- → قم بالتبديل إلى البوابة أو الشيفرون |
| التكلفة والتآكل | الميزانية والتعرض للبيئة | يضبط درجة المواد ومواصفات السطح (HDG مقابل الطلاء) |
لست متأكدا؟أرسل لنا الأحمال والتخطيط الخاص بك— يقوم مهندسونا بتأكيد النوع والحجم من خلال مراجعة الرسم.
معايير التصميم والامتثال لأنظمة التثبيت لدينا
يتم تصميم كل نظام دعم نصنعه وإنتاجه وفقًا لسلسلة امتثال كاملة - بدءًا من الكود الحاكم وصولاً إلى تقرير الفحص الذي تتلقاه مع الشحنة.
| منصة | ما ينطبق |
|---|---|
| كود التصميم | AISC 360 (أمريكا الشمالية) · Eurocode 3 EN 1993-1-1 (أوروبا) · GB 50017 (الصين) — لكل سوق مشروع |
| فئة التنفيذ | تم تصنيعها بموجب EN 1090-1، فئات التنفيذ EXC2 – EXC4 اعتمادًا على فئة العواقب |
| درجات المواد | معتمد Q235B / Q355B (خيار القوة العالية-)، مع شهادات المطاحن لإمكانية التتبع |
| ضبط الجودة | ISO 9001: فحص الأبعاد، فحص اللحام، تحمل الحفر، تشطيب السطح |
| الشيكات الرئيسية للاستعداد | الوصلات وقوة المجمعة، ونحافة العضو، والقدرة المقطعية، ومقاومة الانبعاج، وتصنيف التآكل- |
| وثائق الشحن | ملاحظات الحساب، رسومات التصنيع، شهادات المواد (MTC)، تقارير التفتيش، قائمة التعبئة |
لماذا تختارنا؟
| ميزتنا | ماذا يعني لمشروعك |
|---|---|
| مراجعة مجانية للرسم الهندسي | تأكد من النوع والقسم والمواد قبل الطلب |
| تصميم متوافق مع المعايير-. | تصميم AISC / Eurocode / GB مع ملاحظات الحساب للموافقة عليها |
| -التصنيع الداخلي ومراقبة الجودة | إنتاج ISO 9001 وشهادات المواد التي يمكن تتبعها |
| فترات زمنية يمكن التحكم فيها | جدولة إنتاج شفافة |
| الحماية من التآكل للمواصفات | -طلاء مجلفن بالغمس الساخن أو طلاء مخصص لبيئتك |
| تم صنعه-لصناعة-الرسم | أحجام مخصصة، مع تضمين مجموعات البراغي المتطابقة-. |

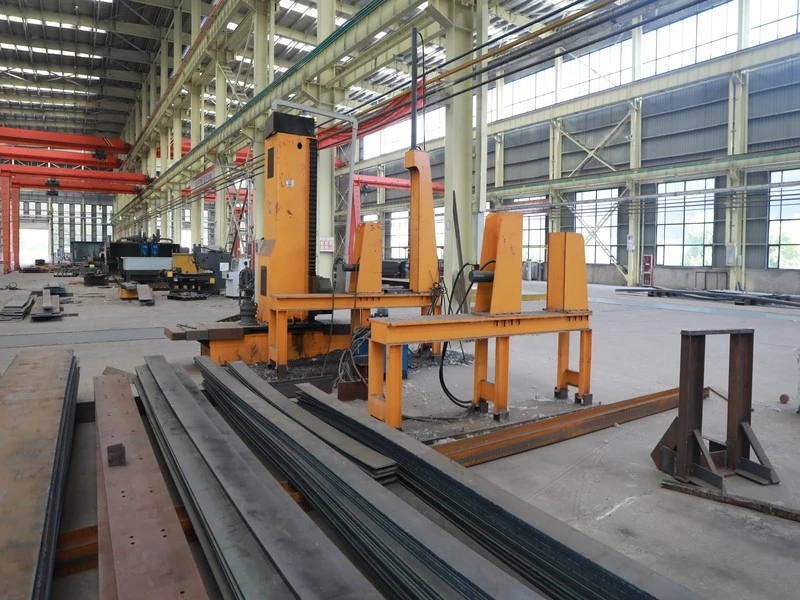

إنتاج وتصنيع أنظمة التثبيت لدينا
المواد والقطع
معتمد Q235B / Q355B؛ قطع الماء بالنفاث/المنشار إلى الطول الدقيق، وتقطيع الألواح.
الحفر واللكم
ثقوب مثقوبة أو محفورة لقياسها؛ فتحات مشقوقة لتحقيق الحرية الحرارية-عند الحاجة.
اللحام والتجميع
اللحامون المؤهلون؛ مجمعة-و-مجموعة لوحة مع فحص اللحام.
المعالجة السطحية

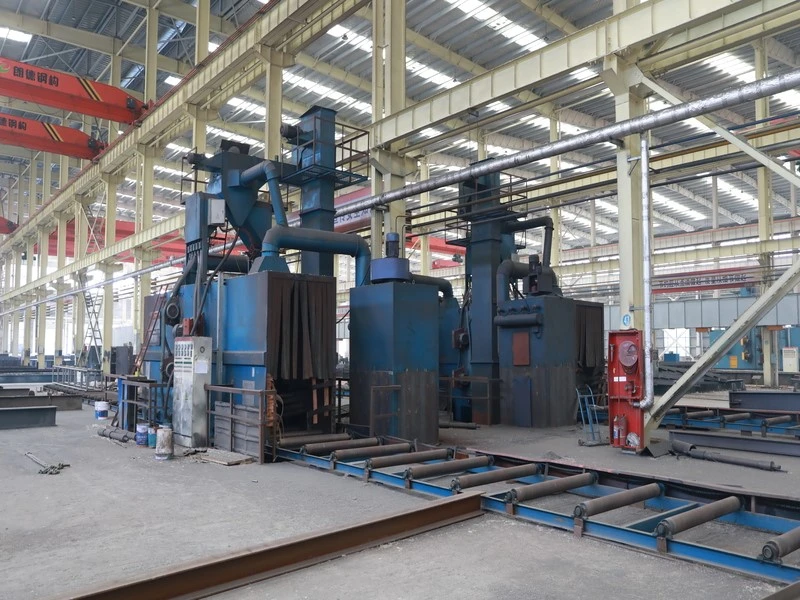

-الجلفنة بالغمس الساخن (HDG) أو السفع + الطلاء وفقًا للمواصفات الخاصة بك؛ فحص سمك الطلاء.
مراقبة الجودة والتسامح
فحص الأبعاد، فحص اللحام/الطلاء، إمكانية تتبع المواد، التسامح المحكم.
وضع العلامات والتعبئة والتغليف
أرقام الأجزاء الخاصة بالتركيب، والتغليف المقاوم للصدأ-، والتعبئة في صناديق للتصدير.
تطبيقات منتجات أنظمة التدعيم
| طلب | تستخدم الدعامات النموذجية |
|---|---|
| مصانع وورش صناعية | دعامة العمود X/السقف على إطارات صلبة |
| مراكز التوزيع /-المستودعات الكبيرة | البوابة + دعامة السقف/الجدار، مناطق واضحة كبيرة |
| المباني الزراعية والحيوانية | دعامة X-للجدار/السقف الخفيف، دعامة للكابل |
| PEB التجارية والمكاتب | البوابة / الشيفرون، دعامة متكاملة من الناحية الجمالية |
| الصالات الرياضية والمباني-الواضحة | دعامات السقف + -قضبان ربط عالية الشد |
| الجسور والجسور | خطة / الالتوائية / دعم تستعد، انحراف الرياح |
| الطاقة المتجددة (الأرفف الشمسية وطاقة الرياح) | تستعد لحمل الرياح على الأرفف والأبراج |
| التعدين والطاقة الثقيلة النبات | الرافعة- ودعامة إطارية حرارية-محملة |
التعبئة والتغليف والتسليم والمهلة الزمنية
| غرض | الترتيب القياسي |
|---|---|

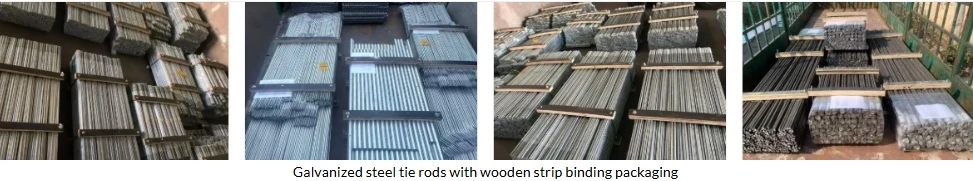

| تعبئة الصادرات | الأعضاء مربوطة ومغلفة بمقاومة للصدأ-؛ لوحات على منصات نقالة. أجزاء صغيرة في صناديق خشبية |
| وضع العلامات | رقم الجزء + مرجع الرسم على كل حزمة/صندوق |
| تحميل | FCL / LCL / السائبة؛ تحميل الحاويات لملء وحماية البضائع |
| شروط الشحن | FOB / CIF / DDP / EXW على النحو المتفق عليه |
| وثائق | الفاتورة التجارية، قائمة التعبئة، B/L، شهادة المنشأ، MTCs، تقرير التفتيش |
| المهلة الزمنية (نموذجية) | المواصفات القياسية 15-20 يومًا · مخصص/مصمم هندسيًا 25-35 يومًا · المشاريع الكبيرة قابلة للتفاوض |
| موك | قابل للتفاوض حسب السلعة |
التعليمات:
قضبان الترهل مقابل قضبان التعادل – ما الفرق؟
تعمل القضبان المتدلية بين الإطارات لتثبيت المدادات والأحزمة في مكانها؛ تربط قضبان الربط (وعوارض الربط) الأعضاء كعناصر شد-فقط لتحقيق استقرار الإطار المتقاطع-. اختر الفولاذ المقاوم للصدأ أو الفولاذ عالي الشد-الذي يتعرض للتآكل أو الحمل العالي.
هل يتم ثقب الأجزاء مسبقًا-، وهل يتم تضمين مجموعات البراغي؟
نعم - يتم ثقب الثقوب أو حفرها بواسطة CNC في رسوماتك، ويتم شحن كل طلب مع مجموعة مسامير ذات قوة عالية-متطابقة-.
ما هي المواد والأحجام المتاحة؟
الفولاذ الهيكلي المعتمد Q235B / Q355B، مع خيارات مقاومة للصدأ والشد العالي للقضبان؛ يتم قطع المقاطع والأطوال لرسوماتك.
كيف يتم تسعيرها، وماذا يشمل الاقتباس؟
تعتمد عروض الأسعار على رسوماتك - درجة المواد وحجم القسم والوزن ومعالجة الأسطح ومجموعات البراغي - مع تفصيل الجلفنة والفحص والشحن بشكل منفصل. تعمل أوامر كمية المشروع- على خفض سعر الوحدة.
ما هو موك، وهل يمكننا البدء بالتجربة؟
يختلف موك حسب العنصر - أجزاء التوتر الصغيرة أقل من الأجزاء الملحومة. نحن نأخذ أوامر المحاكمة ويمكننا إرسال العينات أولاً.
ما الضمان وخدمات ما بعد البيع-التي تقدمها؟
يتم فحص الأجزاء وفقًا لمعيار ISO 9001 بشهادات المصنع؛ يتم استبدال العيوب التي تم التحقق منها. تتم إعادة توفير-من-الثقوب أو البراغي-بدون أي رسوم إضافية، كما يتوفر-فحص من جهة خارجية.
ما هي الحماية من التآكل التي تحصل عليها الأجزاء الداعمة؟
-مجلفن بالغمس الساخن وفقًا للمعيار EN ISO 1461 / ASTM A123 (55–85 ميكرومتر على المقاطع الصغيرة)؛ HDG أكثر سمكًا أو طلاء مزدوج للبيئات الساحلية أو العدوانية.
باعتبارنا أحد مصنعي وموردي أنظمة التقويم الأكثر احترافًا في الصين، فإننا نمتلك-معدات إنتاج رائدة عالميًا وقدرات تصنيع قوية. يرجى التأكد من شراء أنظمة تقوية مخصصة بأسعار تنافسية من مصنعنا. للحصول على الاقتباس، اتصل بنا الآن.
