الأعمدة والحزم

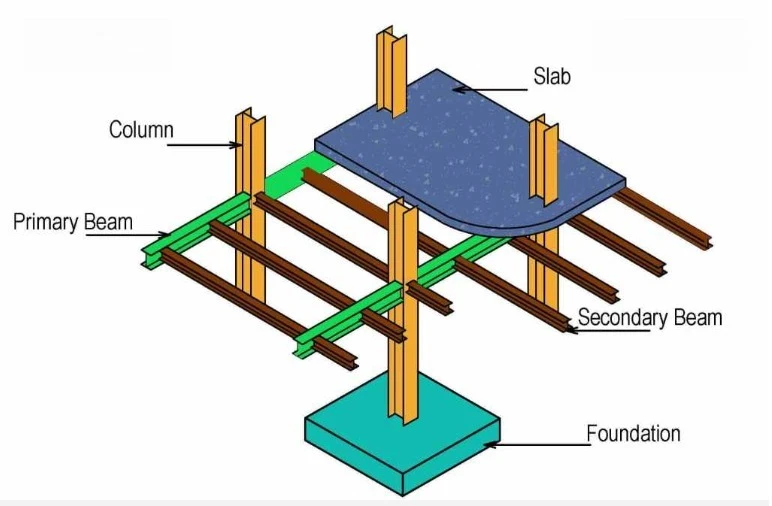

A عمود فولاذيعبارة عن عضو محمل للحمل الرأسي- ينقل الأحمال المضغوطة من العوارض والأرضيات والأسقف وصولاً إلى الأساس. أشعاع الصلبهو عضو أفقي يحمل الأحمال عبر الامتداد وينقلها إلى الأعمدة أو الجدران. يشكلان معًا الإطار الحامل- للمبنى: ينتقل الحمل من اللوحة، عبر العارضة، إلى العمود، وصولاً إلى الأساس. إن اختيار القسم المناسب والدرجة المناسبة لكل دور هو ما يحافظ على الهيكل آمنًا واقتصاديًا.







يناسب كل نوع حمولة وامتدادًا وجمالية مختلفة. إليك ما هو كل واحد، وأين يناسبه، ولماذا تختاره.







الفئات المذكورة أعلاه هي أنواع الأعضاء الهيكلية القياسية المستخدمة في البناء الفولاذي. نقوم بالتصنيع داخل كل نوع؛ يمكن تصميم الأقسام غير-القياسية عند الطلب.

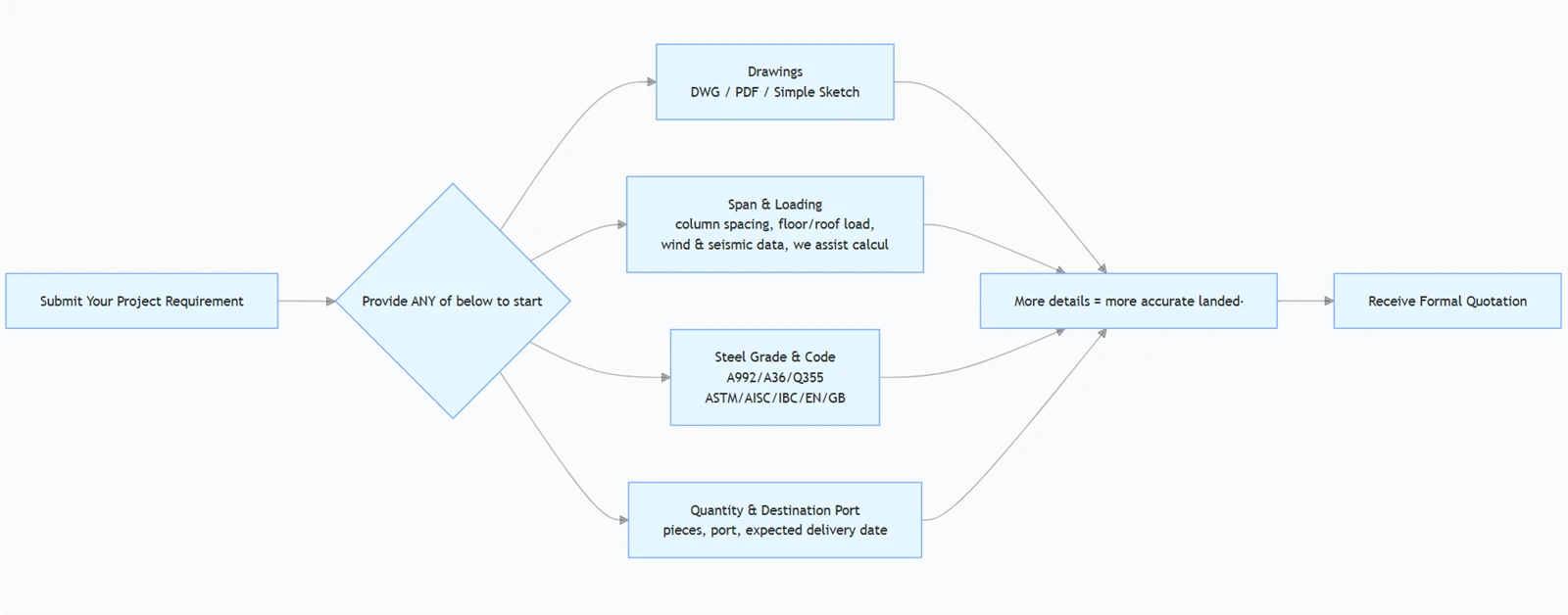

للاقتباس بدقة، أرسل لنا أيًا مما يلي (الرسم التخطيطي يكفي للبدء):



 رسم— DWG، PDF، أو رسم بسيط.

 فترة وتحميل— حجم الخليج، وأحمال الأرضية/السقف، ومتطلبات الرياح أو الزلازل (يمكننا المساعدة في الحساب).

 درجة الصلب والرمز— A992 / A36 / Q355، وASTM / AISC / IBC، EN، أو GB حسب ما يتطلبه موقعك.

 الكمية والوجهة— القطع والميناء وتاريخ التسليم المستهدف.







يتطابق كل صف أدناه مع القلق المحدد الذي يثيره مشترو B2B قبل الطلب، مع الدليل الذي يمكننا أن نعرضه لك بالفعل.



قلقك	ما نقوم به في الواقع	دليل يمكنك التحقق منه
هل ستناسب رسوماتي؟	اصنع من DWG/الرسم الخاص بك بأطوال وجدران ووصلات مخصصة	رسومات التصنيع المعتمدة قبل الإنتاج
هل درجة الفولاذ حقيقية؟	مطحنة CQC/شهادات المواد لكل حرارة، ولحام مطابق للدرجة	تقارير الكيمياء والميكانيكا لكل دفعة
كيف يتم التحكم في الجودة؟	نظام ISO 9001، لحامات AWS D1.1، NDT على اللحامات الحرجة	صور المعاينة + السجلات المشحونة مع البضائع
هل سيتم الشحن في الوقت المحدد؟	جداول FOB الثابتة - 3-4 أسابيع قياسية / 6-8 أسابيع مخصصة - مؤكدة كتابيًا	تاريخ التسليم المؤكد على كل عملية P/O
ماذا سيكلف حقا؟	تم الوصول إلى-تقدير التكلفة (الدرجة + التصنيع + الشحن) بعد الرسم	اقتباس مفصل مع عدم وجود إضافات مخفية
كيف يمكنني الحصول على عرض أسعار حقيقي بسرعة؟	أرسل رسمًا (أو امتدادًا أو تحميلًا أو كمية أو منفذًا) - يرد المهندسون بتوصية	توصية مكتوبة للعضو + اقتباس
ومع من سأتعامل فعلياً؟	يجيب المهندسون ومراقبة الجودة بالرسومات والحسابات، وليس بمطالبات المبيعات	نقطة اتصال واحدة مباشرة لكل مشروع









الدرجة الصحيحة هي الخطوة الأولى للسلامة والتكلفة. يمكننا التصديق على الخواص الكيميائية والميكانيكية لكل حرارة (يتم توفير شهادة CQC / المطحنة).



معيار	الاستخدام الشائع
أستم A36 / Q235	الأعضاء الثانوية والتدعيمية
أستم A992 / Q355	الأعمدة والكمرات الأولية - قوة أعلى، وقابلية أفضل للحام
أستم A500 / A1085	HSS - مقاطع مجوفة مربعة / مستطيلة / مستديرة
أستم A572	ألواح ذات قوة عالية- لعوارض الرافعات والأعضاء المبنية-.
المجلفن / المغلفة	الجزء الخارجي، رطوبة عالية-، حماية من التآكل



ملحوظة: نحن نتبع الممارسات الهندسية القياسية:يستخدم أعضاء المحمل الرئيسي-فولاذًا عالي القوة-.; يستخدم الأعضاء الثانويون الدرجات القياسية— آمن، وأرخص من-الهندسة.





الاختيار يدور حول أكثر من الحجم. نقوم بتقييمها معك قبل الاقتباس:



 حمولة- تؤثر القوى الميتة والحية والرياح والزلازل على القسم والدرجة.

 تمتد وانحراف- تحتاج المسافات الأطول إلى أعضاء أعمق للتحكم في الانحراف.

 الطول والنحافة- تحتاج الأعمدة الأطول إلى هندسة إضافية لمنع التواء.

 تصنيف النار— طلاءات أو أغلفة مقاومة للحريق- عندما يتطلب الكود ذلك.

 تآكل— الجلفنة أو الطلاءات المتخصصة للاستخدام الخارجي.

 الامتثال للكود— نحن نصمم وفقًا لمعايير ASTM / AISC / IBC، أو EN، أو GB حسب ما يتطلبه مشروعك.

 المهلة الزمنية والميزانية- يتم شحن الأقسام القياسية بشكل أسرع؛ يستغرق الأعضاء المخصصون- وقتًا أطول ولكنهم يحملون المزيد.

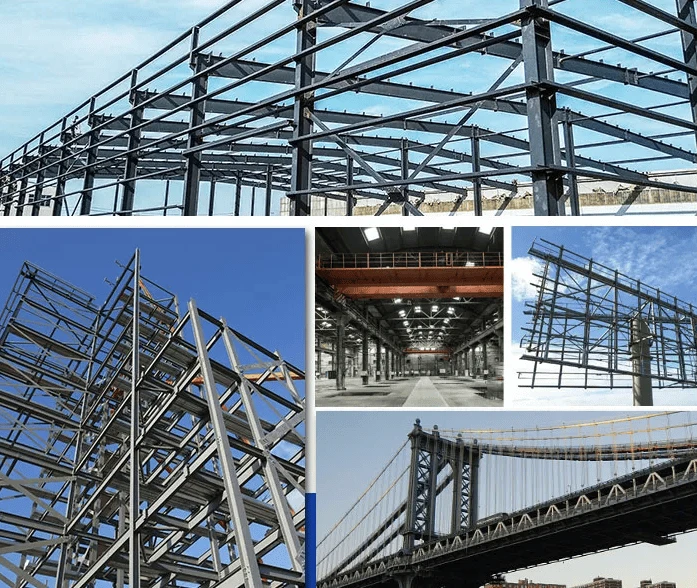

تشكل الأعمدة والعوارض الفولاذية الإنشائية إطارات كل مبنى كبير تقريبًا. التطبيقات النموذجية:



طلب	أعضاء نموذجيون	ما نقدمه
المستودعات والمصانع	أعمدة + عوارض خشبية + عوارض رافعة	إطارات خليجية كبيرة-، وأعمدة رياح
طوابق متعددة-وطابق نصفي	أعمدة HSS/صندوقية + كمرات أرضية	تحميل-الأعمدة الحاملة والأرضيات المركبة
الساحات والقاعات الرياضية	أعمدة شبكية/أنابيب + امتدادات طويلة	العمود-مظلات خالية، إطارات مكشوفة
الجسور والمنشآت المرتفعة	عوارض صندوقية، كمرات -H	عوارض-مبنية للخدمة الشاقة-
محطات توليد الطاقة والنفط/الغاز	أعمدة ثقيلة البناء-+ عوارض	الغلايات والمعدات تدعم أعمال الصلب
النقل والاتصالات	الهياكل الشبكية والقطبية	الاحتكارات، أبراج شعرية



أخبرنا بنوع مشروعك عندما تطلب عرض أسعار، وسنوصي بالتشكيلة المناسبة من الأعضاء.







ميزة	العمود الصلب	شعاع الصلب
توجيه	رَأسِيّ	أفقي / يمتد
الدور الأساسي	ينقل الأحمال إلى الأساس	يحمل الأحمال عبر فترة
القوى الرئيسية	الضغط والتواء	الانحناء والقص
شكل نموذجي	ح، مربع، جولة، شعرية	ح/ أنا، الصندوق، القناة
الاهتمام الرئيسي بالتصميم	القدرة المحورية، النحافة، التواء	قوة الانحناء، التحكم في الانحراف
رسو	لوحة القاعدة مثبتة في الأساس	متصلة بالأعمدة أو الجدران



الصلب مقابل الخرسانة مقابل الخشب

	فُولاَذ	أسمنت	خشب
القوة-إلى-الوزن	✔ عالية	✘ أثقل	✘ محدودة
سرعة التثبيت	✔ سريع	✘ علاج طويل	✔ معتدلة
تصنيع دقيق	✔ بالضبط	✘ تقلب المجال	✘ أقل اتساقًا
التحديثية / التعديل	✔ سهل	✘ صعب	✘ محدودة
مساحات كبيرة	✔ ممتاز	✘ معتدل	✘ مسافات قصيرة



بالنسبة للمشاريع الصناعية والتجارية، يوفر الفولاذ الهيكلي أفضل مزيج من القوة والسرعة وحرية التصميم.

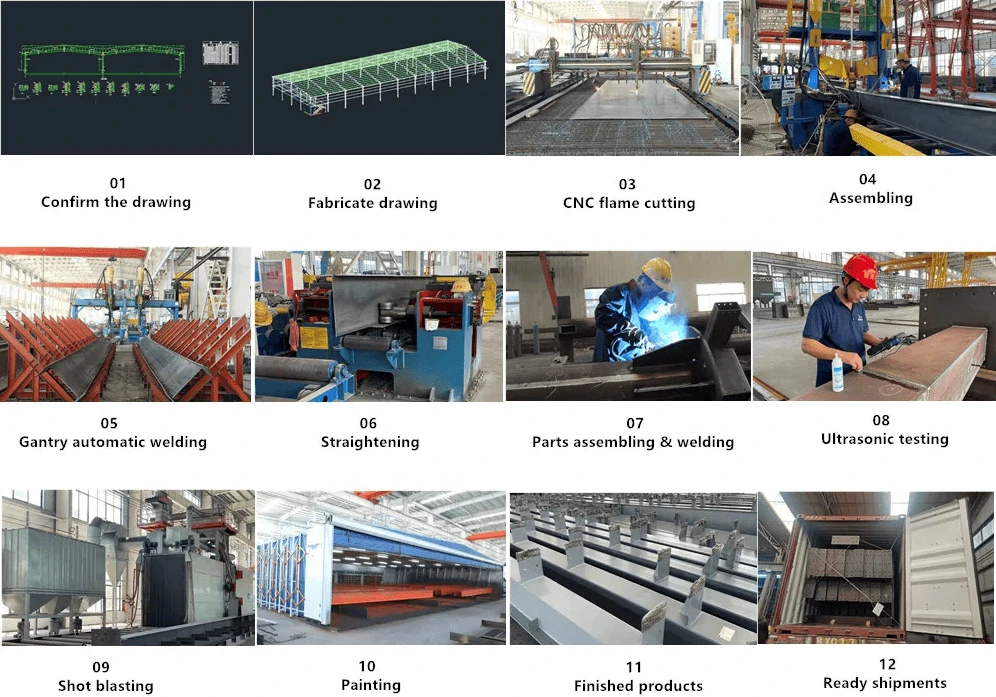

عملية الإنتاج

نحن ندير خط إنتاج داخليًا كاملاً-، وليس مجرد مستودع خاص بالموردين. يتم التحكم في التدفق بالكامل — بدءًا من الرسم وحتى تحميل الحاوية- — تحت سقف واحد:

تصميم— تأكيد الرسم الخاص بك · إعداد التصنيع / الرسومات التنفيذية.

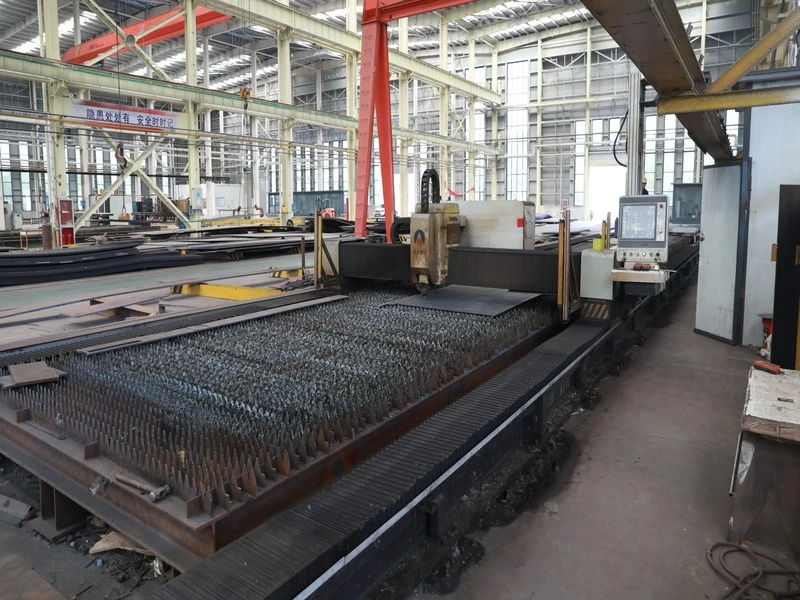

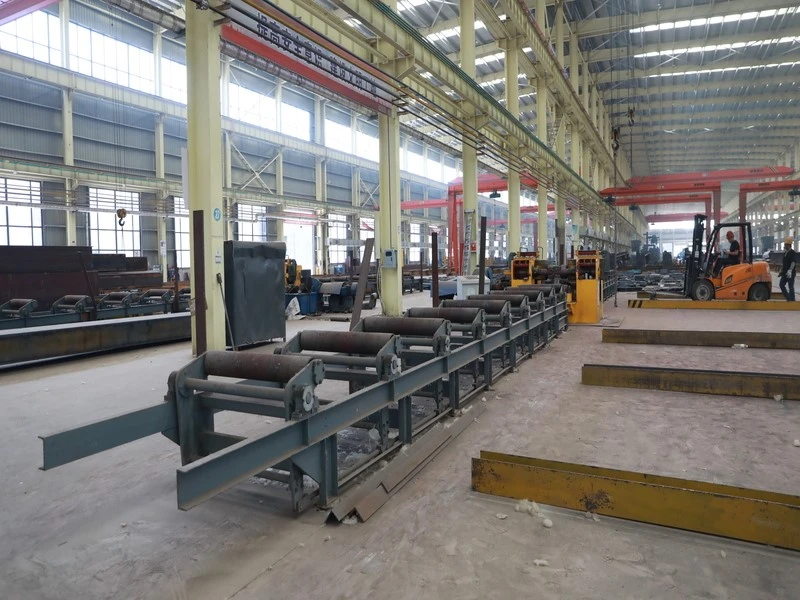

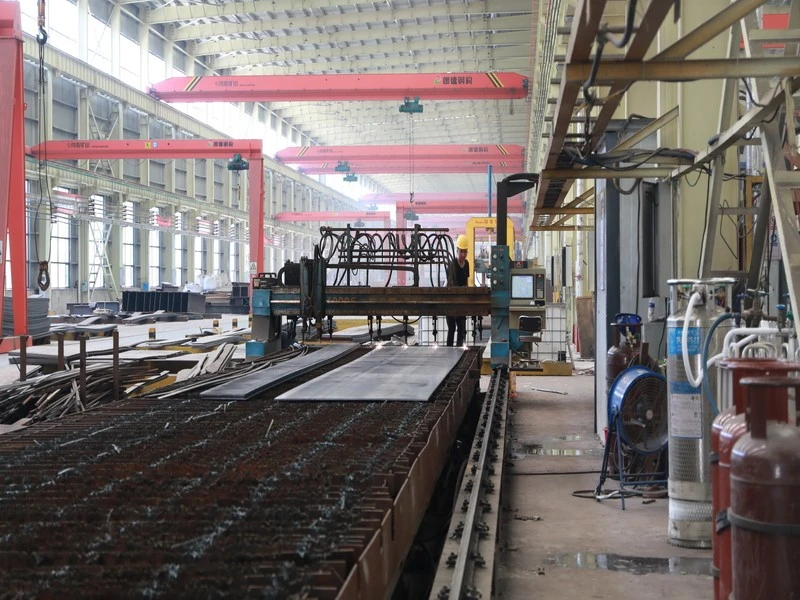

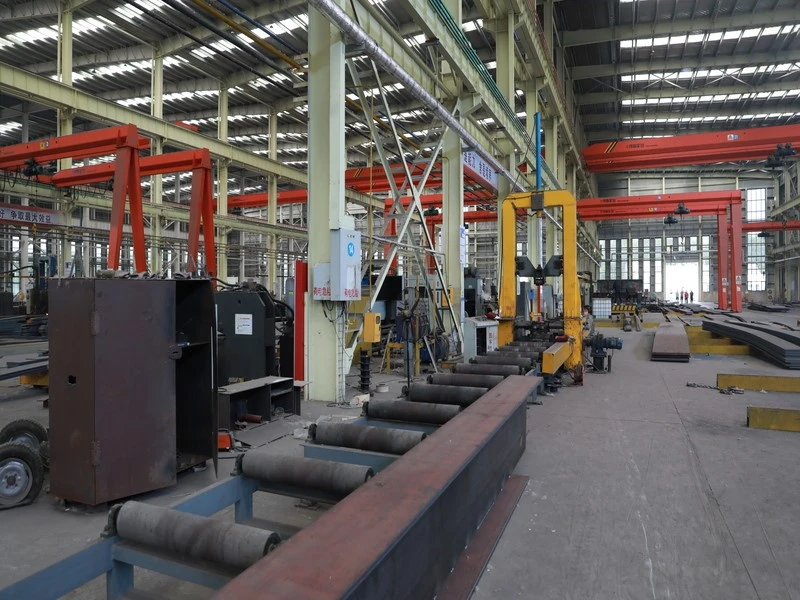

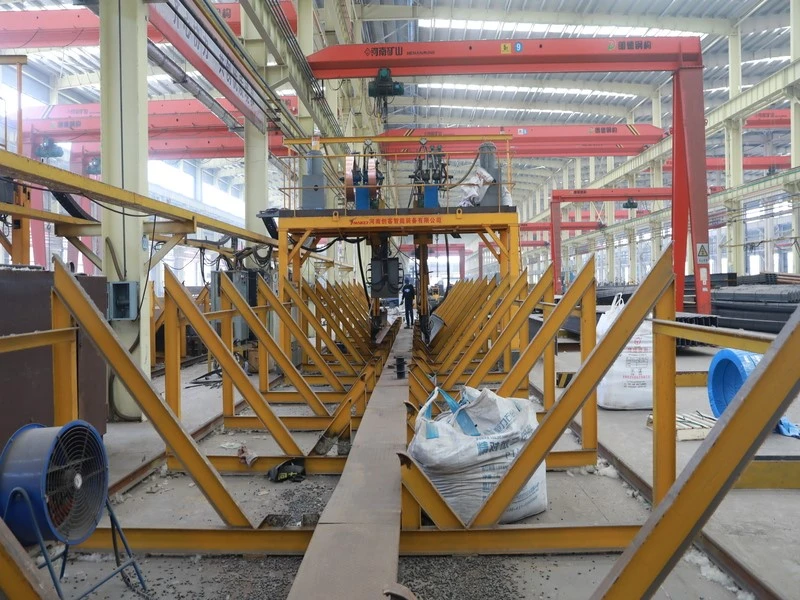

تلفيق— القطع باللهب CNC · التجميع · اللحام الآلي القنطري · الاستقامة.

التجميع ومراقبة الجودة— تجميع الأجزاء ولحامها. · اختبار الموجات فوق الصوتية (UT).

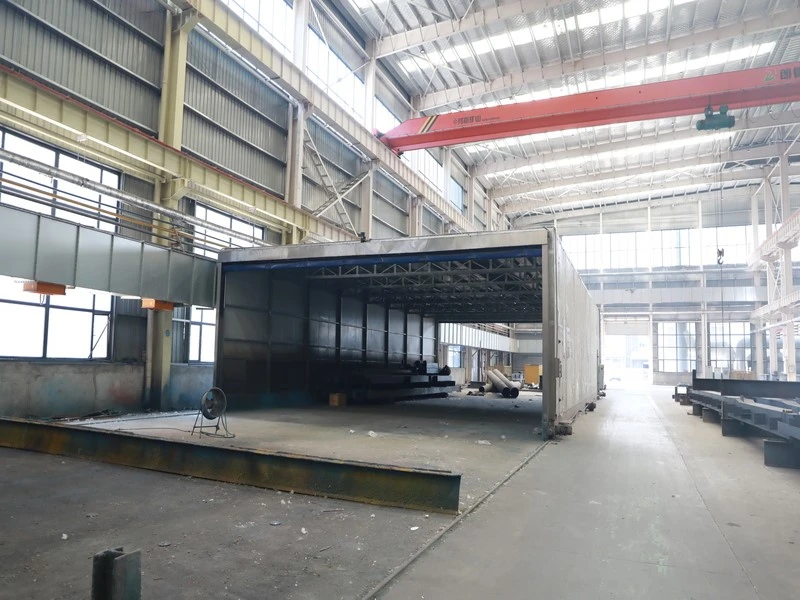

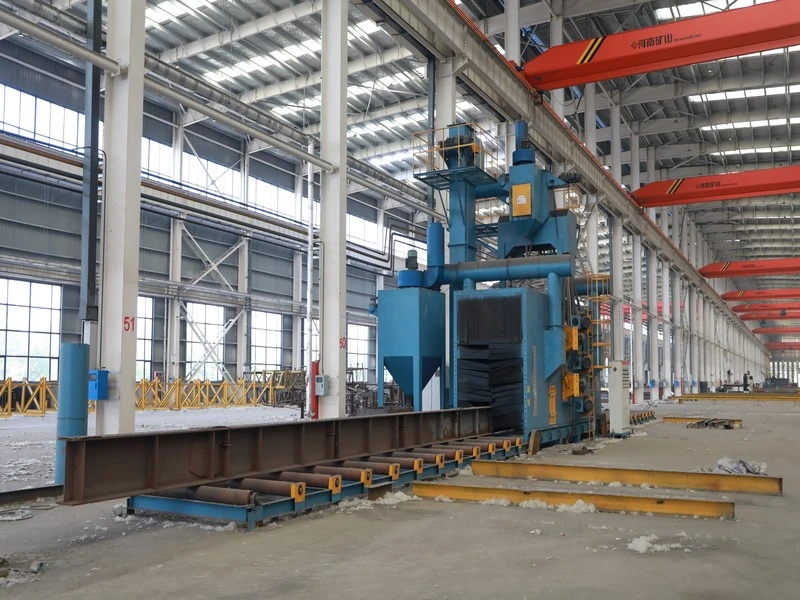

التشطيب والتسليم— السفع بالخردق · الطلاء · المنتجات النهائية · جاهزة للشحن.





القدرة على التصنيع

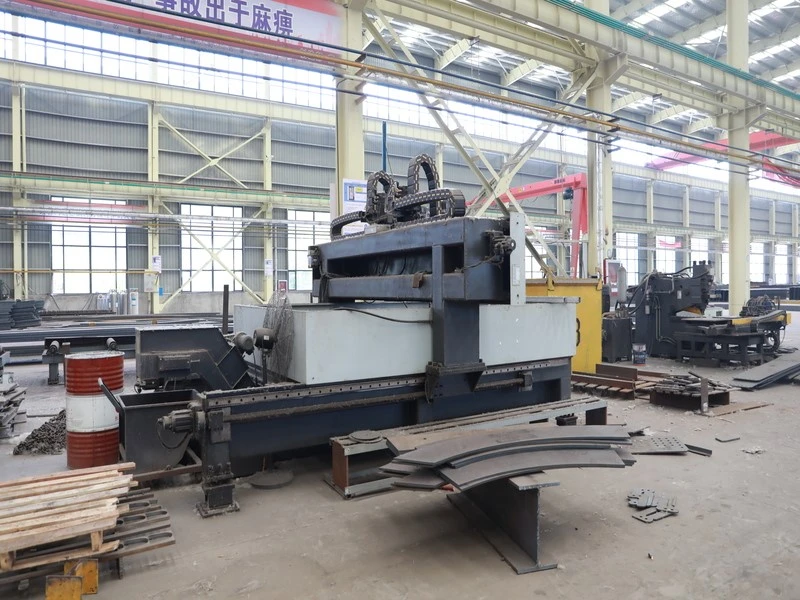

القطع والحفر باستخدام الحاسب الآلي، والشطف · اللحام القوسي الآلي-الأوتوماتيكي، وشبه الآلي، والمغمور- · التفجير الكاشطة إلى SA 2.5 · الطلاء المضاد -للصدأ أو الجلفنة بالغمس الساخن- · فحص الأبعاد النهائية.

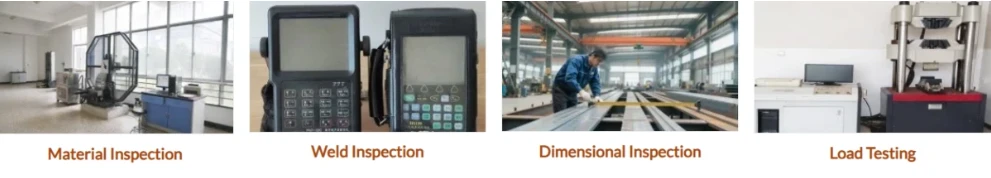

بوابات الجودة على طول العملية



1. الفولاذ الوارد - يتم فحص كل حرارة وفقًا لشهادة المطحنة الخاصة بها؛ يتم التحقق من الخواص الكيميائية والميكانيكية للصف المطلوب.

2.أثناء التصنيع — فقط عمال اللحام المؤهلون في AWS D1.1-يعملون على الوصلات الحاملة؛ يتبع اللحام نظام WPS المعتمد؛ يتم فحص الأبعاد في كل خطوة تجميع.

3. بعد التصنيع - يتم فحص اللحامات الحرجة بواسطة NDT (UT بالموجات فوق الصوتية / الجسيمات المغناطيسية MT)؛ يتم قياس إعداد السطح، وسمك الطلاء التمهيدي/الطلاء، والأبعاد النهائية.

4. فحص مستقل — يمكن ترتيب فحص الطرف الثالث (SGS / BV / المهندس الخاص بك) قبل التعبئة.





نظام الجودة

ISO 9001 · مفتشو مراقبة الجودة المؤهلون · معدات قياس معايرة · سجلات المواد واللحام التي يمكن تتبعها.



ما تتلقى مع البضائع

شهادات مواد المطحنة · سجلات فحص اللحام (WPS/PQR) · تقارير NDT · صور وفيديو الفحص · قائمة التعبئة - حتى تتمكن من التحقق من صحتها، وليس الثقة فقط.

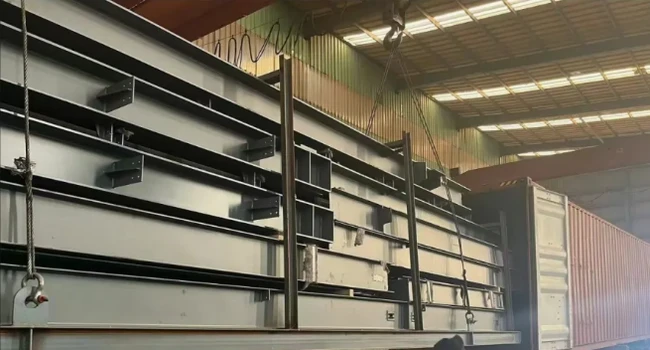

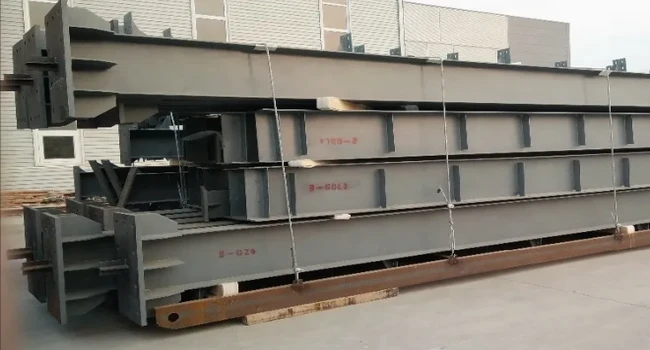

طرق التعبئة والتغليف والشحن



وجه	ماذا نفعل
التعبئة	أعضاء مجمعة بأشرطة فولاذية؛ طبقات مفصولة حماية النهاية/الزاوية لتجنب أضرار النقل
حماية صالحة للإبحار	طبقة سفلية مقاومة للماء + حاجز للوقاية من الصدأ-للرحلات البحرية الطويلة
أوضاع الشحن	حاوية قياسية (20/40 قدمًا)، أو LCL، أو حامل / حاوية مسطحة - - تتناسب مع حجم العضو والمنفذ الخاص بك
وضع العلامات	تم وضع علامة على كل عضو من خلال رقم الرسم/رمز العنصر لسهولة المطابقة على-الموقع



التسليم والحد الأدنى للطلب (FOB، قبل الشحن البحري)



غرض	التفاصيل
الأقسام القياسية	≈ مهلة 3-4 أسابيع
أعضاء مخصصون-منشأون	≈ مهلة 6-8 أسابيع
موك	5 طن لكل بند؛ تمت مناقشة أوامر المحاكمة الصغيرة كل حالة على حدة
مصطلحات التجارة الدولية	FOB أو CIF / CFR أو DDP حسب تفضيلاتك
التوثيق	قائمة التعبئة، الفاتورة التجارية، بوليصة الشحن + سجلات التفتيش
يقتبس	رسم + كمية + منفذ ← نصيحة بشأن الدرجة وتقدير التكلفة-المرسلة، لا توجد عناصر مخفية





التعليمات



هل تقدمون الدعم الهندسي أو التصميمي إذا لم يكن لدي رسم كامل؟



نعم. إذا كان الإطار الفولاذي الخاص بك لا يزال في مرحلة المفهوم، فيمكن لمهندسي الإنشاءات لدينا تحديد حجم الأعمدة والعوارض من تخطيط الامتداد والحمل والخليج الخاص بك، ثم إنتاج الرسومات التنفيذية التي تحتاجها.



ما هي مدة بقاء الأعمدة والعوارض الفولاذية؟



مع الطلاء والصيانة المناسبة، يمكن استخدام الإطار الفولاذي لعقود من الزمن. الأجزاء الخارجية-المغلفنة بالغمس الساخن-أو المطلية جيدًا-تقاوم التآكل لسنوات عديدة دون إجراء أي أعمال كبيرة.



هل الأعمدة والكمرات الفولاذية-مقاومة للحريق؟



يفقد الفولاذ الخام قوته عند درجة الحرارة المرتفعة، لذلك عندما يتطلب قانون مكافحة الحرائق ذلك، نضيف حماية - طلاء منتفخ أو غلاف - بحجم يتناسب مع معدل الحريق المطلوب للعضو ونخبرك بخيار النهاية.



ما الفرق بين الأعضاء-المدرفلة على الساخن والملحومة-؟



المقاطع المدرفلة على الساخن-هي مقاطع قياسية يتم تسليمها من المصنع، وهي مثالية للمساحات المشتركة. يتم تصنيع الأعضاء الملحومة-من الألواح وفقًا لأبعادك الدقيقة، ويفضل أن يكون ذلك عندما لا يتمكن القسم القياسي من حمل الحمولة أو ملاءمة الامتداد.



ما الذي يحدد سعر العمود أو العارضة الفولاذية؟



خمسة أشياء أساسية: سعر الفولاذ الخام، والكمية، ودرجة الفولاذ، وتعقيد التصنيع (القطع، واللحام، ومعالجة الأسطح)، والشحن البحري إلى الميناء الخاص بك. أرسل الرسم والكمية الخاصة بك ونحن نقوم بتفصيل كل واحد.



هل يمكنني زيارة المصنع أو رؤية الإنتاج أولاً؟



مرحباً. يمكنك التجول في ورشة العمل لدينا ومشاهدة اللحام ومراقبة الجودة، وحتى ترتيب فحص طرف ثالث قبل الشحن. إذا لم تتمكن من الزيارة، فسنرسل لك مقاطع فيديو الإنتاج وصور الفحص.



هل تقومون بالشحن إلى بلدي/منطقتي؟



نحن نقوم بتوريد 40+ بلدان في جميع أنحاء آسيا وأوروبا وأفريقيا والأمريكتين وأوقيانوسيا، عن طريق الحاويات العادية أو LCL أو الرفوف المسطحة أو السائبة. أخبرنا بمنفذ الوجهة وسنقوم بتأكيد أفضل توجيه.



ما هي التشطيبات السطحية وخيارات الطلاء المتاحة؟



مواد أولية فقط، نظامان-عبوديان (إيبوكسي/بولي يوريثين)، أو جلفنة بالغمس الساخن-، مع ألوان مطابقة للمواصفات الخاصة بك (على سبيل المثال، RAL). ننصحك بالتشطيب المناسب لمناخك وتعرضك للضوء.
