الصلب المتنوعة

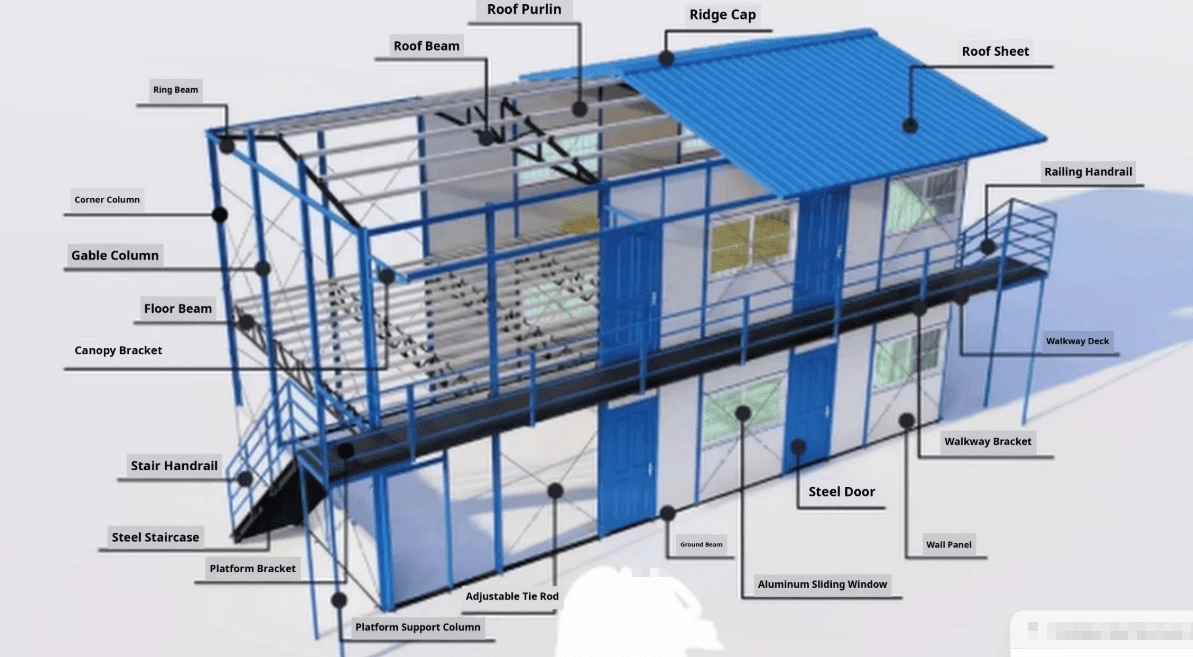

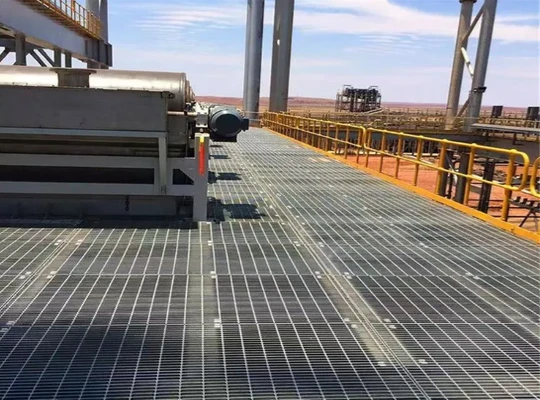

يشير الفولاذ المتنوع إلى جميع-المكونات الفولاذية الهيكلية غير الأولية المطلوبة لإكمال مبنى أو منشأة صناعية. في حين أن الأعمدة الفولاذية الهيكلية، والكمرات، والدعامات، والمدادات، والوصلات الرئيسية تشكل الإطار الحامل للحمل الأساسي-، فإن الفولاذ المتنوع يغطي المكونات الثانوية التي تجعل الهيكل عمليًا وآمنًا ويمكن الوصول إليه للركاب وموظفي الصيانة.

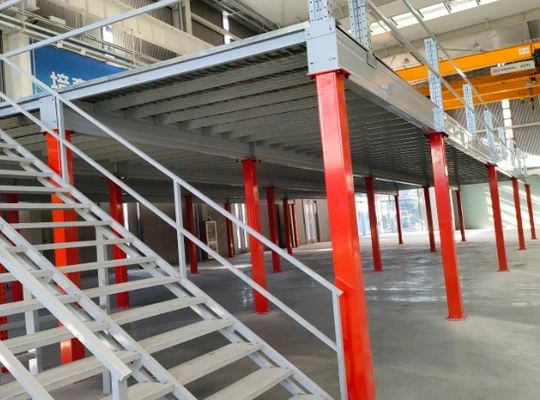

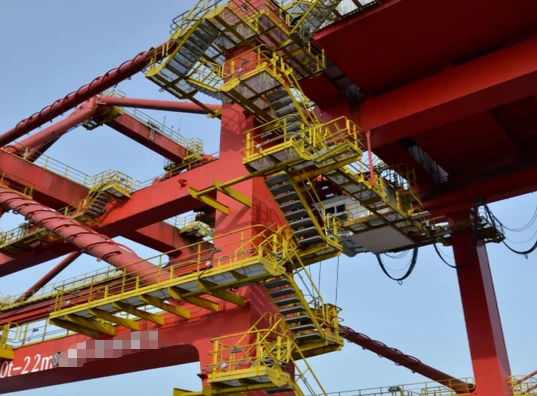

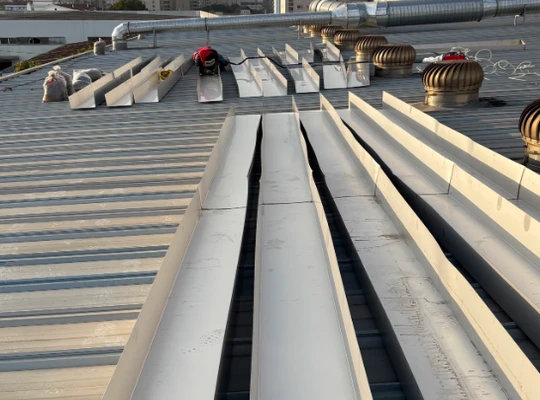

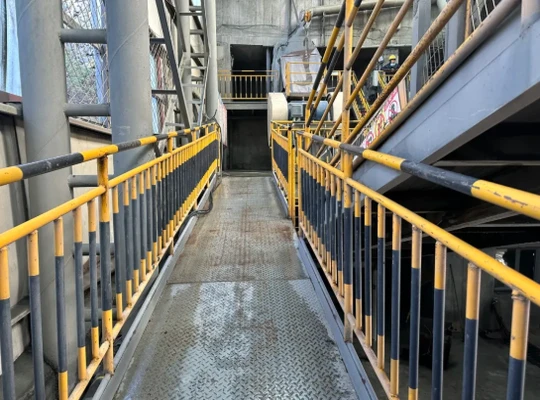

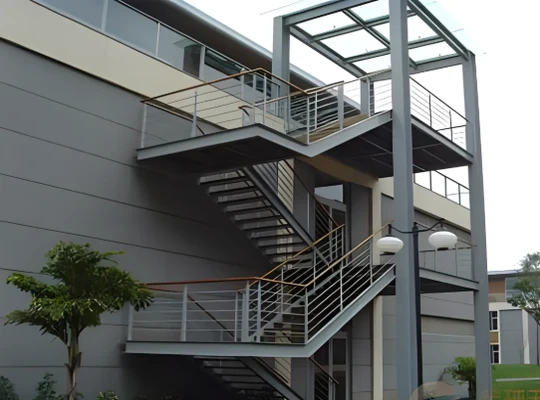

يشمل نطاق الفولاذ المتنوع عادةً السلالم ودرجات السلالم، والدرابزين والدرابزين، والشبكات الفولاذية وألواح الأرضية، والسلالم ومنصات الوصول، وألواح أصابع القدم وأقفاص الأمان، والمزاريب ومكونات الصرف، والتضمين، والحواجز، ودعامات المعدات، والأعمال المعدنية المعمارية. من الناحية العملية، فإن أي عنصر فولاذي مُصنع لا يشكل جزءًا من الإطار الهيكلي الرئيسي ولكنه مطلوب للمشروع يقع ضمن الفولاذ المتنوع - ولهذا السبب يطلق عليه أيضًا "المعادن المتنوعة" في صناعة البناء في أمريكا الشمالية.





على الرغم من أن الفولاذ المتنوع يمثل حمولة أصغر مقارنة بالفولاذ الهيكلي الأساسي، إلا أنه أمر بالغ الأهمية لإكمال المشروع والامتثال له. تؤثر السلالم والدرابزين بشكل مباشر على سلامة الموظفين ويجب أن تستوفي متطلبات OSHA وIBC ومتطلبات كود البناء المحلي. تحدد الشبكات والمنصات سعة تحميل الممشى ومقاومة الانزلاق. تعمل المزاريب وأنظمة الصرف على حماية الهيكل من أضرار المياه. نظرًا لأن هذه المكونات تتضمن تفاصيل تصنيع واسعة النطاق - التوصيلات واللحامات والمعالجات السطحية والامتثال للقواعد - غالبًا ما يتطلب الفولاذ المتنوع مزيدًا من الاهتمام الهندسي لكل طن من الفولاذ الهيكلي الأساسي.









تم تصدير منتجات الصلب المتنوعة لشركة GNEE إلى المنشآت الصناعية والمباني التجارية ومشاريع البنية التحتية في جميع أنحاء جنوب شرق آسيا والشرق الأوسط وأفريقيا وأمريكا الجنوبية. يغطي التصنيع لدينا السلالم، والدرابزين، والحواجز الشبكية، وألواح الأصابع، والسلالم، وأنظمة الصرف الصحي - والتي يتم تصنيعها لتلبية ظروف الموقع المتنوعة والمعايير الدولية والأطر التنظيمية.





قدرات التصنيع



تم تجهيز منشأة التصنيع لدينا بإمكانيات القطع والقص واللكم والحفر والسفع بالخردق والطلاء باستخدام الحاسب الآلي لمعالجة الصلب المتنوعة.



غرض	معدات	تطبيقات متنوعة الصلب

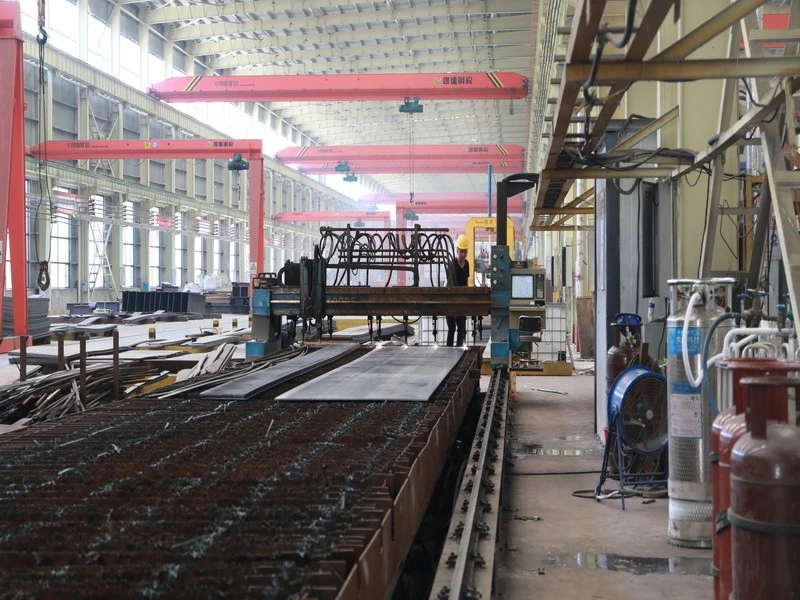

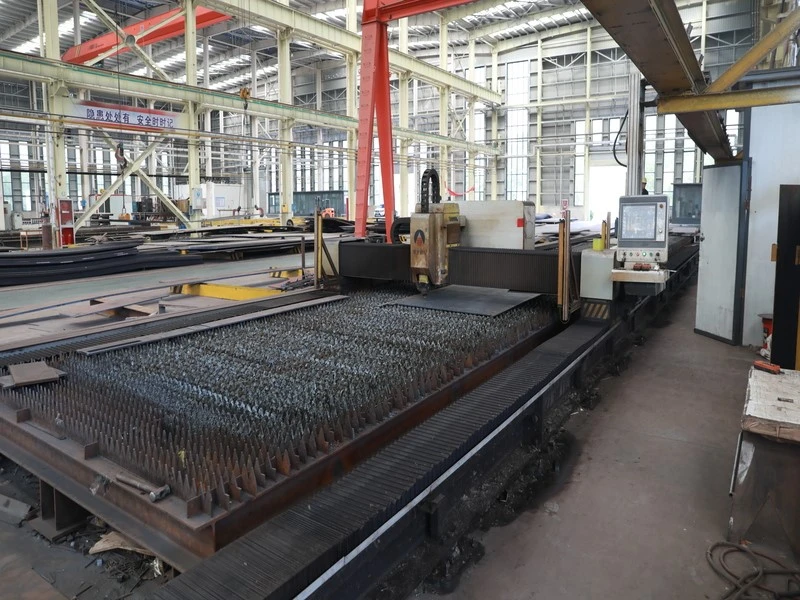

قطع	آلة القطع الإحداثية CNC 3.2 م × 23 م؛ آلة القطع CNC العملاقة	أوتار الدرج، معالجته، ألواح أصابع القدم، ألواح القاعدة

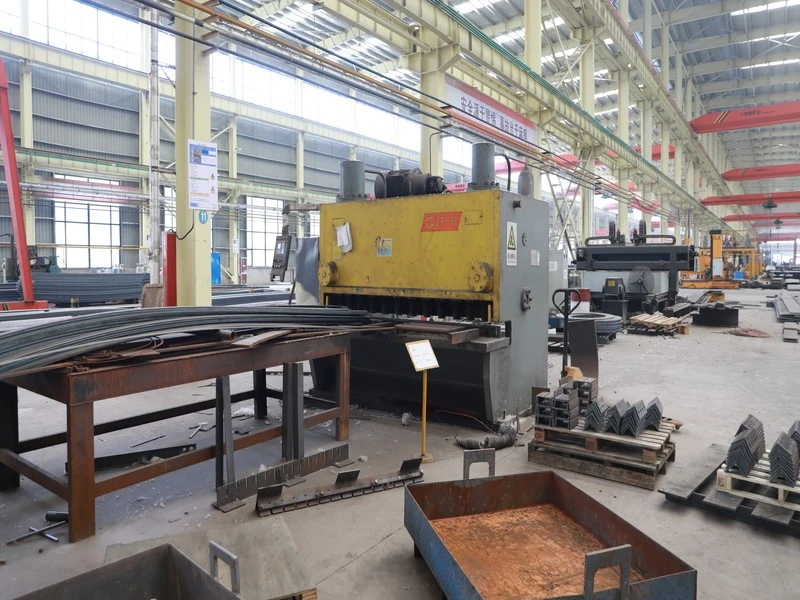

قص	مقصلة هيدروليكية CNC مقاس 25 مم × 2500 مم	صفائح الميزاب، الفراغات لوحة اصبع القدم، لوحات رقيقة

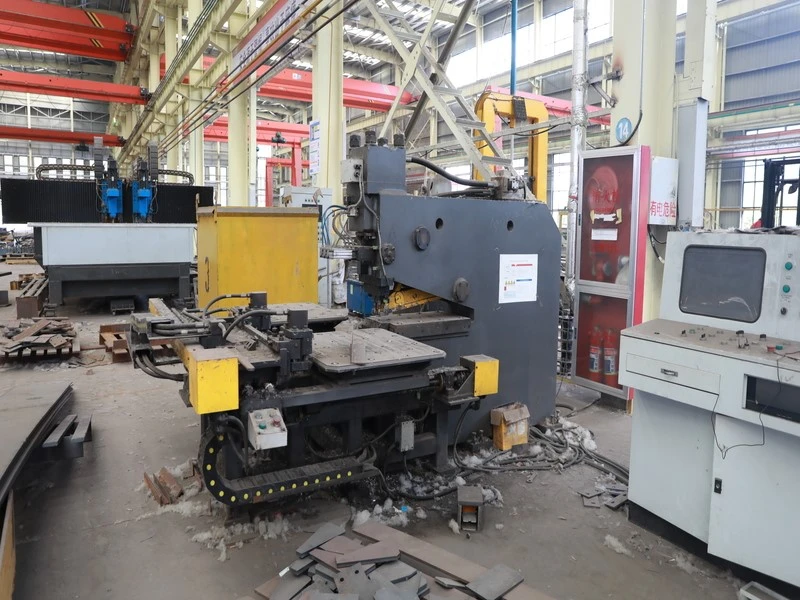

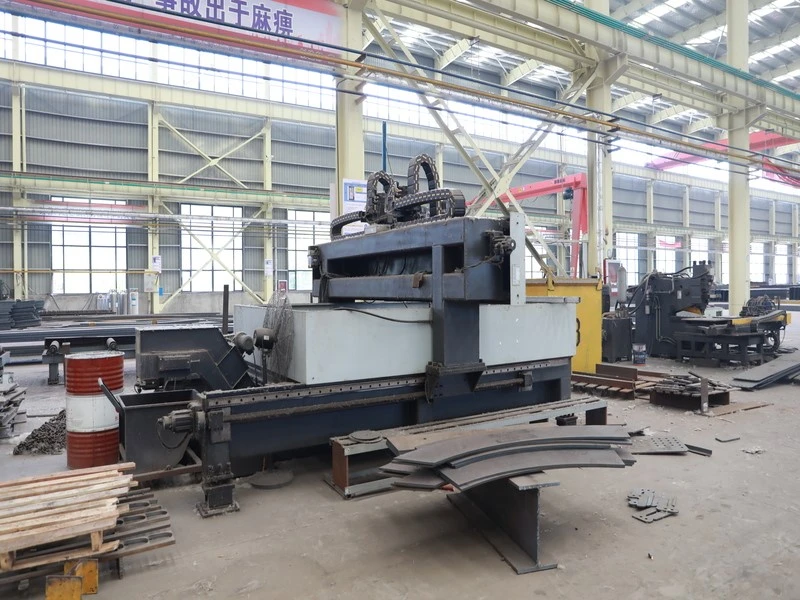

اللكم والحفر	آلة التثقيب والحفر باستخدام الحاسب الآلي؛ آلة حفر الألواح CNC	فتحات لوحة قاعدة الدرابزين، فتحات التثبيت

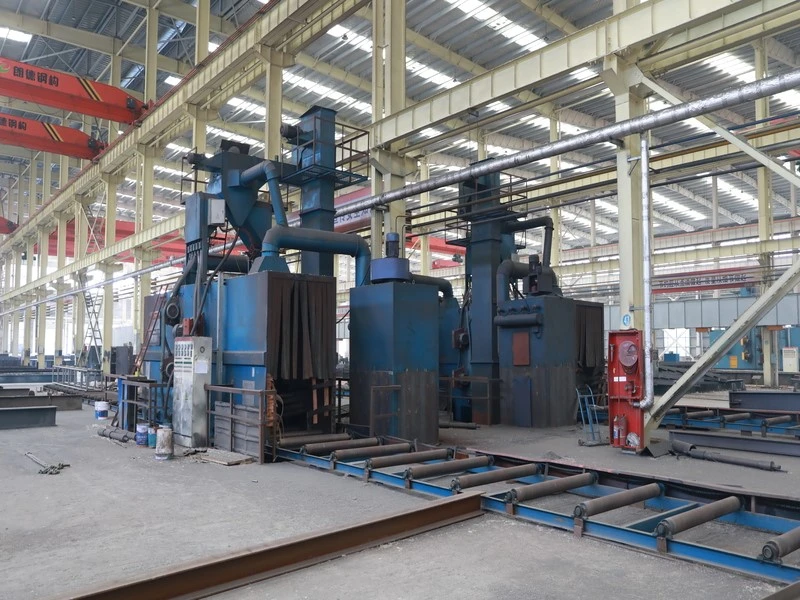

تحضير السطح	آلة التفجير بالرصاص	إزالة الصدأ قبل الطلاء

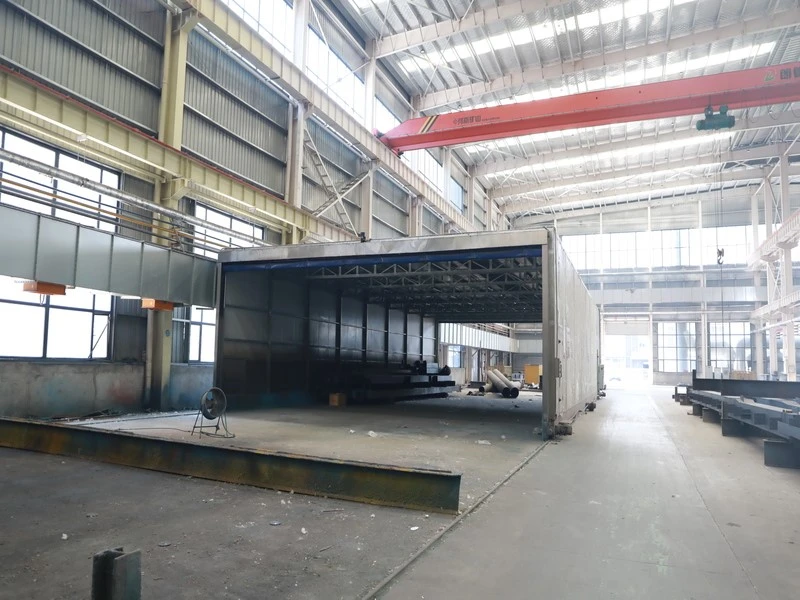

تلوين	كشك رش الطلاء	معطف التمهيدي والانتهاء
لحام	المنشار، MIG/MAG، TIG	لحام التجميع للسلالم والسور والمزاريب





عملية التصنيع



يتبع تصنيع الفولاذ المتنوع لدينا عملية مبسطة بدءًا من المواد الخام وحتى المنتج النهائي.

منصة	عملية	نقطة التحكم
1. القطع	قطع وقص الألواح والقضبان والمقاطع باستخدام الحاسب الآلي حسب الرسومات التنفيذية	التسامح النموذجي ± 2 مم؛ لكل مواصفات المشروع أو رسم المتجر
2. اللكم والحفر	فتحات المسامير وفتحات التثبيت على ألواح القاعدة ولوحات التوصيل	موضع الثقب ±1.5 مم نموذجيًا؛ لكل متطلبات التصميم؛ إزالة الأزيز
3. جمعية اللحام	تركيب-ولحام مجموعات السلالم والدرابزين والميزاب وألواح أصابع القدم	حجم اللحام وطوله حسب مواصفات المشروع؛ AWS D1.1 كمرجع؛ التفتيش البصري
4. تحضير السطح	التفجير بالرصاص لإزالة الصدأ وحجم المطاحن	نظافة السطح وفقًا لمعيار ISO 8501-1 Sa 2.5
5. الرسم	طبقة تمهيدية وطبقة نهائية في حجرة رش الطلاء	سمك الطلاء حسب مواصفات المشروع
6. التفتيش النهائي	فحص الأبعاد، فحص اللحام، فحص الطلاء	حسب الرسومات التنفيذية ومواصفات المشروع









تمر كل طلبية متنوعة من الصلب عبر عملية فحص من خمس -مراحل قبل الشحن. نحن نحافظ على إمكانية التتبع الكامل من المواد الخام إلى المنتج النهائي ونقدم وثائق الجودة الكاملة للتخليص الجمركي للتصدير وموافقة العميل.



عملية فحص الجودة

منصة	محتوى التفتيش	الطريقة / المعيار
1. المواد الواردة	التحقق من درجة المواد، فحص الأبعاد، فحص عيوب السطح	مراجعة MTC + اختبار المطياف
2. في -عملية اللحام	اللحام التفتيش البصري، قياس حجم اللحام	أوس D1.1، آيزو 5817
3. الاختبار غير الإتلافي (كما هو مطلوب)	اختبار الموجات فوق الصوتية (UT)، واختبار الجسيمات المغناطيسية (MT) على اللحامات الحرجة	ايزو 17640 / ايزو 17638
4. فحص الجلفنة	سمك الطلاء، الالتصاق، توحيد السطح	آيزو 1461، أستم A123
5. التفتيش النهائي	فحص الأبعاد، وملاءمة التجميع-، وتشطيب السطح، وفحص التغليف	رسومات متجر المشروع



قائمة مراجعة المستندات متاحة

وثيقة	غاية
شهادة اختبار المواد (MTC)	يؤكد درجة المواد الخام والتركيب الكيميائي
شهادة اختبار الطاحونة	إمكانية التتبع إلى رقم الحرارة لمصنع الصلب
شهادة الجلفنة	يؤكد سمك الطلاء وفقًا لمعيار ISO 1461
تقرير NDT	نتائج فحص اللحام (UT/MT)
-تقرير فحص الطرف الثالث	شهادة فحص SGS / BV / TÜV (عند الطلب)
رسومات المتجر	كما-تم إنشاء رسومات التصنيع للتثبيت
قائمة التعبئة وشركاه	وثائق التخليص الجمركي للتصدير







نقوم بتصنيع مكونات فولاذية متنوعة في ثلاث فئات من المواد. يتم اختيار كل مادة بناءً على بيئة الخدمة ومواصفات المشروع ورمز البناء المعمول به.



مادة	الدرجات والمعادلات	المعالجة السطحية	التطبيقات النموذجية	بيئة الخدمة
الكربون الصلب	Q235 / Q345 (ASTM A36 / A572 Gr.50، BS EN 10025 S235JR / S355JR، JIS SS400 / SM490، AS/NZS 3678 الصف 250/350)	متجر التمهيدي، طلاء الألكيد، طلاء الايبوكسي	سلالم فولاذية داخلية، معالجات سلالم، أوتار سلالم، درابزين هيكلي، درابزين أنابيب، ألواح أصابع فولاذية، شبكات منصة، ألواح أرضية	بيئة جافة وداخلية وخاضعة للرقابة
-فولاذ مجلفن بالغمس الساخن	Q235 / Q345 مع طلاء الزنك (ASTM A123، ISO 1461، AS 1216)	الجلفنة بالغمس الساخن، طلاء الزنك بمتوسط ​​أكبر من أو يساوي 70 ميكرومتر (المادة أكبر من أو يساوي 6 مم)	سلالم مجلفنة، شبكات ممشى مجلفنة، درابزين مجلفن، سلالم مجلفنة، أقفاص أمان، ألواح أصابع مجلفنة	في الهواء الطلق، الرطوبة، المطر، التعرض للطقس
الفولاذ المقاوم للصدأ	SS304 / SS316 (ASTM A240 للوحة/الصفائح/الشريط، ASTM A276 للقضبان، ASTM A312/A554 للأنابيب؛ BS EN 10088 1.4301 / 1.4404، JIS SUS304 / SUS316)	مخلل، تخميل، ناعم، مرآة مصقولة	مزاريب من الفولاذ المقاوم للصدأ، ومواسير التصريف، ودرابزين غير قابل للصدأ ملحوم، وأنظمة سلالم مقاومة للصدأ، وشبكات منصة غير قابلة للصدأ	من الدرجة الساحلية والبحرية والكيميائية والبتروكيميائية والغذائية

ملاحظة: يتم تحديد درجة المواد بناءً على مواصفات مشروعك ورمز البناء المطبق وبيئة الخدمة.





في GNEE، ندرك أن الموافقة على المواد غالبًا ما تكون العقبة الأولى في طلبات تصدير الصلب المتنوعة - يحدد العملاء في الخارج الدرجات وفقًا لقوانينهم المحلية، ويجب تأكيد التكافؤ قبل الإنتاج. نقدم أدناه درجات المواد القياسية لدينا مع معادلاتها الدولية، ومنطق الاختيار القائم على المشروع-من تجربة التصنيع لدينا، وإرشادات استبدال المواد لمساعدتك في تحديد المادة المناسبة لمشروعك والموافقة عليها.



درجات المواد ومعادلاتها الدولية



نقوم بتصنيع الفولاذ المتنوع في درجات الفولاذ الكربوني والفولاذ المجلفن والفولاذ المقاوم للصدأ التالية. يوضح الجدول أدناه المعادلات عبر المعايير الدولية الرئيسية.



نوع المادة	الصين جي بي	الولايات المتحدة الأمريكية ASTM	أوروبا بكالوريوس EN	اليابان جيس	أستراليا AS	تطبيق Misc Steel النموذجي
الكربون الصلب	Q235	A36	S235JR	SS400	الصف 250	السلالم الداخلية، والدرابزين، وألواح إصبع القدم
الكربون الصلب	Q345	A572 غرام 50	S355JR	SM490	الصف 350	شبكات الخدمة الشاقة-، وعوارض السلالم، وتأطير المنصة
الصلب المجلفن	Q235 -مجلفن بالغمس الساخن	A36 + A123	S235JR + إسو 1461	SS400 + JIS H8641	الصف 250 + AS 1216	درابزين خارجي، ممرات، سلالم
الفولاذ المقاوم للصدأ	06Cr19Ni10 (304)	304	1.4301	SUS304	304	المزاريب، السور الملحومة (عامة)
الفولاذ المقاوم للصدأ	022Cr17Ni12Mo2 (316)	316	1.4404	SUS316	316	المزاريب الساحلية، درابزين المصانع الكيميائية



المشروع-اختيار المواد على أساس



استنادًا إلى خبرتنا في التصنيع عبر المشاريع الصناعية والتجارية ومشاريع البنية التحتية، نوصي بالمواد التالية حسب نوع المشروع.



نوع المشروع	عناصر الصلب المتنوعة النموذجية	المواد الموصى بها	سبب
المستودعات الصناعية (الجافة والداخلية)	السلالم، الشبكات، ألواح أصابع القدم	الفولاذ الكربوني Q235، مطلي	فعالة من حيث التكلفة-؛ بيئة خاضعة للرقابة
منشأة صناعية (رطبة، وصول خارجي)	السلالم الخارجية، شبكات الممشى، الدرابزين	Q345 -مجلفن بالغمس الساخن	قوة أعلى + طلاء الزنك للأماكن الخارجية
مبنى تجاري (معماري)	درابزين الدرج والدرابزينات والأعمال المعدنية المزخرفة	SS304 أو مسحوق-الفولاذ الكربوني المطلي	مطلوب تشطيب جمالي
الهيكل الساحلي / البحري	المزاريب والسلالم وشبكات المنصة	SS316	مقاومة الكلوريد
مصنع كيماويات / بتروكيماويات	أنظمة السلالم، الشبكات، أقفاص السلامة	SS316 أو Q345 مع الجلفنة الثقيلة	بيئة تآكل
محطة توليد الكهرباء / الصناعات الثقيلة	شبكات المنصة،-السلالم الثقيلة، والدرابزين الأنبوبي	Q345 -مجلفن بالغمس الساخن	حمولة عالية + متانة خارجية
منشأة غذائية / دوائية	الدرابزين ومزاريب الصرف الصحي والمنصات	SS304 مع تشطيب مخلل	متطلبات صحية



مقارنة تكلفة المواد



نحن نقدم مقارنة التكاليف التالية لمساعدتك على تحسين مواصفات المواد ضمن ميزانية مشروعك.



مادة	مؤشر التكلفة (س235=1.0)	مذكرة استراتيجية الميزانية
الفولاذ الكربوني Q235 (مطلي)	1.0	الأكثر اقتصادا للاستخدام الداخلي / العام
الفولاذ الكربوني Q345 (مطلي)	1.05–1.10	يُستخدم في الأماكن التي تتطلب سعة تحميل أعلى
-مجلفن بالغمس الساخن (Q235/Q345)	1.15–1.25	الاختيار القياسي للفولاذ المتنوع في الهواء الطلق
الفولاذ المقاوم للصدأ SS304	2.5–3.0	احتفظ بالعناصر المرئية/المعرضة للتآكل-.
الفولاذ المقاوم للصدأ SS316	3.5–4.0	احتياطي للبيئات الساحلية / الكيميائية فقط

ملاحظة:بالنسبة للمشروعات ذات الميزانيات المحدودة، نوصي غالبًا باستراتيجية مواد مختلطة- - الفولاذ الكربوني المجلفن للعناصر الهيكلية (السلالم والحواجز الشبكية) والفولاذ المقاوم للصدأ فقط للعناصر المعرضة للتآكل الشديد-(المزاريب والدرابزين الساحلي) - لتحسين إجمالي تكلفة المشروع دون التضحية بالأداء.



اعتبارات الاختيار الرئيسية



بالإضافة إلى المواد والتكلفة، تحدد العوامل التالية ما إذا كان مكون الفولاذ المتنوع يعمل بشكل صحيح أثناء الخدمة.



فئة	اعتبارات اختيار المفتاح
أنظمة الدرج	الزاوية تحدد النوع: سلالم قياسية 30 درجة -45 درجة، سلالم السفن 50 درجة -70 درجة، سلالم ثابتة 75 درجة -90 درجة. تحديد الزاوية في وقت مبكر.
الدرابزين والدرابزين	يختلف الارتفاع/الحمل وفقًا للمعايير: OSHA 42" / 200 lbf؛ BS EN ISO 14122 1,000 مم / 1000 نيوتن. تأكد من الكود الحاكم قبل التصنيع.
صريف الصلب	سطح مسنن إلزامي للبيئات الزيتية/الرطبة. بالنسبة لحركة مرور المركبات، حجم القضبان المحملة لكل جداول تحميل NAAMM - يعد الحجم الأصغر فشلًا شائعًا.
ملحقات السلامة	ألواح أصابع القدم مطلوبة على المنصات-المفتوحة الجوانب التي يزيد ارتفاعها عن 4 أقدام (OSHA). استخدم- الجلفنة بالغمس الساخن في الهواء الطلق - حيث تتآكل الألواح المطلية عند القاعدة.
الصرف الصحي	يجب أن يتطابق شكل/سمك المزراب مع منطقة مستجمعات المياه وهطول الأمطار. المشاريع الساحلية: SS316 مع تشطيب مخلل - حفر SS304 في 5-10 سنوات.





يتم تصنيع معظم طلبات الفولاذ المتنوعة- خصيصًا لرسومات المشروع. تم تصميم عمليتنا لتقليل فجوات الاتصال وضمان حصولك على ما يتطلبه مشروعك بالضبط - بدءًا من الاستفسار الأول وحتى تحميل الحاوية.

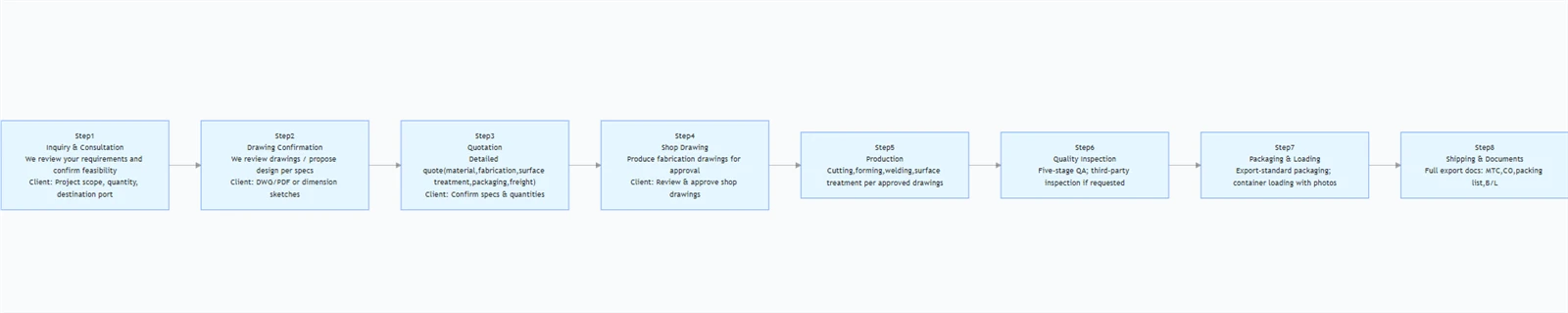

خطوة	منصة	ماذا يحدث	ما نحتاجه منك
1	الاستفسار والاستشارة	نقوم بمراجعة متطلباتك والتأكد من الجدوى	نطاق المشروع، الكمية، ميناء الوجهة
2	تأكيد الرسم	نقوم بمراجعة رسوماتك أو اقتراح تصميمات بناءً على المواصفات	الرسومات (DWG/PDF)، أو الرسومات ذات الأبعاد
3	اقتباس	عرض أسعار مفصل بما في ذلك المواد والتصنيع والمعالجة السطحية والتعبئة والشحن	تأكيد المواصفات والكميات
4	رسم متجر	نحن ننتج رسومات التصنيع للحصول على موافقتك قبل الإنتاج	مراجعة واعتماد الرسومات التنفيذية
5	إنتاج	القطع والتشكيل واللحام ومعالجة الأسطح حسب الرسومات المعتمدة	—
6	فحص الجودة	خمس-مراحل للفحص وفقًا لعملية ضمان الجودة لدينا؛ تفتيش طرف ثالث-إذا طلب ذلك	—
7	التعبئة والتغليف والتحميل	تصدير-التغليف القياسي؛ تحميل الحاويات مع الصور	—
8	الشحن والمستندات	يتم توفير وثائق التصدير الكاملة (MTC، CO، قائمة التعبئة، B / L).	—







تختلف المكونات الفولاذية المتنوعة من حيث الشكل والحجم، مما يتطلب حلول تغليف مخصصة للنقل الآمن عبر المحيطات. فيما يلي المعلومات التي تحتاجها لتخطيط طلبك - المهل الزمنية والحد الأدنى للكميات وطرق التعبئة والتغليف وخيارات الشحن.

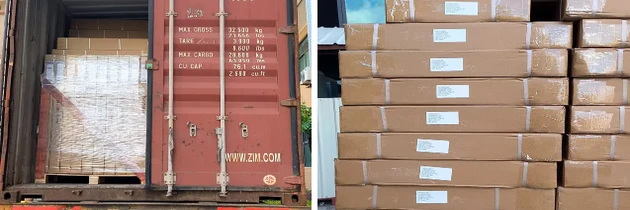

طرق التعبئة والتغليف



يتم تعبئة كل نوع من المنتجات وفقًا لهندسته ووزنه ومعالجته السطحية لمنع الضرر أثناء المناولة والنقل البحري.

منتج	طريقة التغليف	حماية

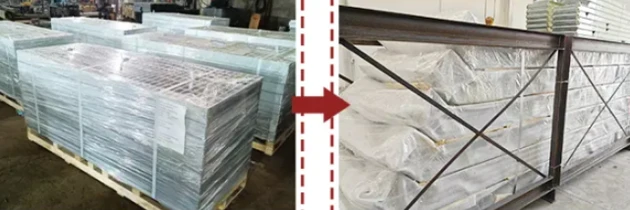

شبكات الصلب	منصات الصلب، المجمعة مع الأشرطة	الفواصل بين الطبقات لمنع تلف الزنك؛ أكياس المجففة
أنظمة الدرج	إطارات فولاذية مثبتة على المنصات	واقيات الزوايا على الدرابزين؛ التفاف فقاعة على الحواف
الدرابزين والدرابزين	صناديق خشبية	أكمام فردية على قضبان من الفولاذ المقاوم للصدأ لمنع الخدش
المزاريب	متداخلة في حالات خشبية	إدراج الرغوة بين الملامح. مختومة ضد الرطوبة
لوحات اصبع القدم	المجمعة على المنصات	حماة الحافة تغليف مقاوم للماء



خيارات الشحن



نحن نقدم شروط شحن مرنة ومنافذ تحميل متعددة لتناسب الخدمات اللوجستية لمشروعك. يتم توثيق تحميل الحاوية بالصور قبل إغلاقها للتحقق.



غرض	خيارات	ملحوظات
شروط الشحن	فوب، سيف، كفر، داب	مرنة حسب تفضيلاتك
نوع الحاوية	20GP، 40GP، 40HQ / 20GP، 40GP، 40HQ	LCL متاح لأوامر العينة
تحميل الصور	المقدمة قبل ختم الحاوية	للتحقق من جودة التعبئة والتحميل
تتبع	رقم الحاوية وتحديث الشحن	المقدمة بعد التحميل



المهلة الزمنية وموك



نوع المنتج	مهلة	موك
شبكات الصلب	15-25 يوما	100 m²
الدرابزين والسور	25-35 يوما	200 m
أنظمة الدرج	25-35 يوما	5 مجموعات
لوحات اصبع القدم	15-25 يوما	200 m
المزاريب	20-30 يوما	500 m
افتراءات مخصصة	35-45 يوما	قابل للتفاوض

ملاحظة: أوامر عينة وأوامر المحاكمة الصغيرة هي موضع ترحيب. الإنتاج السريع متاح برسوم إضافية.







باعتبارنا أحد أكثر مصنعي وموردي الفولاذ المتنوع احترافًا في الصين، فإننا نمتلك-معدات إنتاج رائدة عالميًا وقدرات تصنيع قوية. يرجى التأكد من شراء الفولاذ المتنوع المخصص بأسعار تنافسية من مصنعنا. للحصول على الاقتباس، اتصل بنا الآن.
