تم تصميم درابزين السلالم المصنوعة من الفولاذ الكربوني القابل للتخصيص من الفولاذ الهيكلي عالي القوة-، مما يوفر أداءً عالي التحمل-للتطبيقات الصناعية والتجارية والسكنية. بفضل خيارات الجلفنة بالغمس الساخن وطلاء المسحوق على الأسطح، فإن درابزيننا يتحمل التعرض الخارجي ورذاذ الملح والتآكل الكيميائي. يتيح التصميم المعياري -المدمج معًا التثبيت السريع بدون لحام، مما يقلل من وقت البناء وتكاليف العمالة.
يوفر الفولاذ الكربوني توازنًا مثاليًا بين القوة الهيكلية ومرونة التصميم و-فعالية التكلفة - مما يوفر قدرة تحمل حمل مماثلة-للفولاذ المقاوم للصدأ بتكلفة أقل بنسبة 40-60% للمواد. عند إقرانها بالمعالجة السطحية المناسبة، تحقق درابزين الفولاذ الكربوني 25+ سنوات من مقاومة التآكل في البيئات الخارجية.
مكونات نظام الدرابزين
يتكون نظام درابزين الدرج الكامل من الفولاذ الكربوني من سبعة مكونات أساسية. كل منها قابل للتخصيص من حيث المواد والأبعاد والمعالجة السطحية وفقًا لرسومات مشروعك.
| # | عنصر | وظيفة | مادة | البعد الرئيسي | لماذا يهم؟ |
|---|---|---|---|---|---|
| 1 | أنبوب الدرابزين | سطح قبضة المستخدم | Q235B / Q345B | Ø32-50 مم، الجدار 1.5-3 مم | قبضة مريحة + سطح خالٍ من نتوءات- وفقًا لمعيار IBC 1014 / OSHA 1910.29 |
| 2 | بوست/ستانشيون | دعم الحمل العمودي | Q235B / Q345B | Ø38-60 مم، الجدار 2-4 مم، التباعد 1.0-1.5 م | تحدد المسافة وسمك الجدار سعة الحمولة - سبب فشل الفحص رقم 1 |
| 3 | الدرابزين / الحشو | منع المرور | الكربون الصلب / SUS304 | Ø16-25 مم، التباعد أقل من أو يساوي 100 مم | يجب أن تحجب المسافة كرة 100 مم (رمز سلامة الأطفال IBC 1015.4) |
| 4 | لوحة القاعدة والمرساة | مرساة للهيكل | Q235B | 150×150–250×250 مم، T 8-12 مم | -لحام الاختراق الكامل + فحص UT؛ نقطة الفشل الأكثر شيوعا |
| 5 | مجلس اصبع القدم | احتواء الحطام | Q235B | الارتفاع: 100 ملم، الطول: 3-5 ملم | OSHA 1910.29 إلزامي للمنصات الأكبر من أو تساوي 4 أقدام؛ اقتباس التدقيق المشترك |
| 6 | الكرة المشتركة | اتصال وحدات | Q235B / Q345B | ± 15 درجة مفصلية | لا يوجد لحام في-الموقع؛ ±15 درجة التسامح المجال؛ التفكيك السريع |
| 7 | السحابات | تجميع الترباس | المجلفن Gr.8.8 / SUS304 | M10-M16 لكل حمولة حسابية | خطر التآكل الخفي - SUS316 + خزانة الخيوط للاستخدام البحري |
ملاحظة التخصيص:يمكن تخصيص كل مكون بشكل مستقل - درجة المواد والمعالجة السطحية والأبعاد والتكوين كلها قابلة للتعديل وفقًا لرسومات مشروعك. هل تحتاج إلى مكون غير مدرج أعلاه؟ يستطيع فريقنا الهندسي تصميم أقواس مخصصة، أو لوحات ملء ذات أشكال خاصة-، أو قنوات إضاءة متكاملة.اتصل بنا بخصوص متطلباتك.
معلمات الأداء لدرابزين الدرج من الفولاذ الكربوني
| المعلمة | مواصفة | معيار |
|---|---|---|
| ارتفاع الدرابزين | 914.4–1200 ملم (36 بوصة – 48 بوصة) | IBC 2024، إدارة السلامة والصحة المهنية 1910.29 |
| سعة التحميل | أكبر من أو يساوي 200 كجم/م (جانبي) · أكبر من أو يساوي 1.5 كيلو نيوتن/م | غيغابايت 4053.3، أس 1657 |
| قوة العائد | 235 ميجا باسكال (Q235B) · 345 ميجا باسكال (Q345B) | جيجابايت/تي 700، جيجابايت/تي 1591 |
| طلاء الزنك | 70-120μm | أستم A123 / إسو 1461 |
| رش الملح | أكبر من أو يساوي 1500 ساعة (لا يوجد صدأ أحمر) | أستم B117 |
| نطاق درجة الحرارة | -40 درجة إلى +80 درجة | - |
الميزات والحلول الرئيسية لدرابزين السلالم المصنوعة من الفولاذ الكربوني
-الجلفنة بالغمس الساخن ومقاومة-التآكل
تطبق الجلفنة بالغمس الساخن القياسية - طبقة من الزنك تتراوح من 70 إلى 120 ميكرومتر (ASTM A123)، مما يوفر 25-50+ سنة من الحماية من التآكل. اختبار رش الملح أكبر من أو يساوي 1500 ساعة (ASTM B117).معالجة مزدوجة اختيارية (مجلفنة + مطلية بالمسحوق) لتحقيق أقصى قدر من المتانة في المناطق الساحلية أو الكيميائية.
الترباس المعياري-معًا - بدون لحام
دعامات وصلة كروية قابلة للتعديل (مفصلية ± 15 درجة) ووصلات مساميرتخلص من اللحام-في الموقع. التثبيت أسرع بنسبة 60% من الأنظمة الملحومة. مناسبة للمقاول أو التجميع بنفسك.رسومات التثبيت التفصيلية المقدمة مع كل شحنة.
متوافق مع قواعد البناء ومضمون السلامة
متوافق مع IBC 2024، وOSHA 1910.29، وGB 4053.3، وEN 13374.ارتفاع الدرابزين: 914.4-1200 ملم. سعة التحميل أكبر من أو تساوي 200 كجم/م. لا توجد نتوءات لحام أو حواف حادة. وثائق الامتثال المقدمة مع كل أمر لتقديم التفتيش.
شهادات اختبار المطحنة وضمان الجودة/مراقبة الجودة
يتضمن كل طلب شهادات اختبار المطحنة (MTC) التي تؤكد التركيب الكيميائي والخصائص الميكانيكية.عملية ضمان الجودة/مراقبة الجودة الكاملة: التحقق من المواد الخام ← -فحص أبعاد العملية ← قياس سماكة الطلاء ← الفحص البصري والهيكلي النهائي -للشحن.
التخصيص الكامل لأي سيناريو
دعم تكوينات الأشكال المستقيمة، وعلى شكل -L، وعلى شكل -U، والدوامة، والأشكال الخاصة-.أرسل الرسومات أو صور الموقع - يقوم مهندسونا بإنتاج تصميمات CAD خلال 3-5 أيام عمل. الأبعاد ودرجة المواد والتشطيب مصممة وفقًا لمواصفات مشروعك.
التعبئة والتغليف الآمن والتسليم السريع
تعبئة الصناديق الفولاذية مع حاجز الرطوبة، وحشوة الرغوة عند نقاط الاتصال، وواقيات الحواف.معدل الضرر<0.5%. Replacement parts shipped free for any transit-damaged items.المهلة القياسية 15-30 يوما؛ المعجل 10-15 يوما. تسليم فوب تيانجين أو سيف.
تطبيقات درابزين الدرج من الصلب الكربوني
المنشآت الصناعية
سلالم المصانع، منصات المستودعات، منصات محطات الطاقة، سلالم المنشآت الكيميائية. هيكل عالي التحمل-يتحمل تأثيرات الرافعة الشوكية والتعرض للمواد الكيميائية.
التجارية والعامة
مباني المكاتب ومراكز التسوق وهياكل مواقف السيارات وجسور المشاة ومحطات النقل. التشطيبات المعمارية بألوان RAL متاحة.
البحرية والبحرية
سكك المنصات البحرية، مرافق الموانئ، الممرات الساحلية. معالجة مزدوجة (مجلفنة + مطلية بالمسحوق) للحصول على أقصى مقاومة لرذاذ الملح.
المشاريع السكنية
المجمعات السكنية، وتطوير المنازل، والمساكن الخاصة. تصميم وحدات للتثبيت السريع في البناء الجديد والتجديد.
عملية مراقبة الجودة والتفتيش
ملكنانظام مراقبة الجودةحاصلة على شهادة ISO 9001:2015 وتغطي كل مرحلة بدءًا من شراء المواد الخام وحتى الفحص النهائي قبل-الشحن.
| منصة | عناصر التفتيش | طريقة | وثيقة |
|---|---|---|---|
| 1. المواد الخام | التركيب الكيميائي، قوة الخضوع، فحص الأبعاد | مطياف + التحقق من MTC | شهادة اختبار المطحنة (MTC) |
| 2. القطع والحفر | الطول، الزاوية، موضع الثقب، جودة الحافة | فرجار + مقياس زاوية + قالب | تقرير فحص الأبعاد |
| 3. اللحام | مظهر اللحام، الاختراق، عدم وجود شقوق/مسام | Visual + UT (اختبار الموجات فوق الصوتية) | تقرير فحص اللحام (UT) |
| 4. المعالجة السطحية | سمك الطلاء، الالتصاق، مقاومة رش الملح | مقياس سمك الطلاء + اختبار القطع المتقاطع - + ASTM B117 | تقرير سمك الطلاء |
| 5. فحص التجميع | محاذاة فتحة الترباس، ومفاصل الكرة المفصلية، والملاءمة الشاملة-. | التجميع التجريبي لوحدات العينة | سجل التحقق من التجميع |
| 6. ما قبل-الشحن | الكمية، ووضع العلامات، وسلامة التعبئة والتغليف، واكتمال الوثائق | 100% علامة مرئية + قائمة تحقق-إيقاف | تقرير الفحص النهائي + قائمة التعبئة |
يتوفر فحص -الطرف الثالث:نحن نرحب بالعملاء-المعينين من قبل-وكالات التفتيش التابعة لأطراف ثالثة (BV، وSGS، وTÜV، وIntertek) في أي مرحلة من مراحل الإنتاج. يتم تقديم تقارير التفتيش مجانا. يتوفر فحص ما قبل-الشحن (PSI) لجميع الطلبات.
سجل متابعة المشروع
قامت GNEE بتسليم أنظمة درابزين السلالم المصنوعة من الفولاذ الكربوني إلى 50+ بلدان عبر صناعات متنوعة. فيما يلي مجموعة مختارة من المشاريع التمثيلية التي توضح قدرتنا التصنيعية وخبرتنا في التصدير.
| مشروع | دولة | طلب | كمية | سطح | سنة |
|---|---|---|---|---|---|
| سلالم المصانع الصناعية | أندونيسيا | درابزين منصة المصنع | 1,200m | الجلفنة بالغمس الساخن-الجلفنة بالغمس الساخن | 2026 |
| منصات محطات توليد الطاقة | فيلبيني | قضبان درج بيت الغلاية | 800m | العلاج المزدوج | 2024 |
| درج المبنى التجاري | الإمارات العربية المتحدة | درابزين برج المكاتب | 600m | مسحوق الطلاء (RAL 7016) | 2021 |
| ممرات مرافق الميناء | المملكة العربية السعودية | قضبان المنصة البحرية | 2,000m | الجلفنة + الايبوكسي | 2023 |
| جسر المشاة القضبان | نيجيريا | درابزين جسور الطرق السريعة | 3,500m | الجلفنة بالغمس الساخن-الجلفنة بالغمس الساخن | 2025 |
| قضبان منصة المستودعات | أستراليا | سلالم المركز اللوجستي | 950m | جلفنة + مسحوق | 2020 |
-الجلفنة بالغمس الساخن مقابل الطلاء بالمسحوق
| عامل | الجلفنة بالغمس الساخن-الجلفنة بالغمس الساخن | طلاء مسحوق |
|---|---|---|
| حياة التآكل | 25-50+ سنة | 10-15 سنة |
| سمك الطلاء | 70-120μm | 60-80μm |
| أفضل ل | في الهواء الطلق، البحرية، الصناعية | داخلي، جمالي، تطابق الألوان |
| رش الملح | أكبر من أو يساوي 1500 ساعة | أكبر من أو يساوي 500 ساعة |
| خيارات الألوان | اللون الفضي-الرمادي (الزنك الطبيعي) | نطاق رال كامل |
| يكلف | ارتفاع الأولي، وانخفاض العمر | الأولي أقل، يحتاج إلى إعادة طلاء |
| توصية | المعالجة المزدوجة (الجلفنة + مسحوق الطلاء)للحصول على أقصى قدر من الحماية في البيئات القاسية. | |
دليل الاختيار السريع
| السيناريو الخاص بك | مادة | المعالجة السطحية | اتصال |
|---|---|---|---|
| داخلي / جاف | Q235B | طلاء مسحوق (رال) | اربطوا-معًا |
| خارجي / عام | Q235B / Q345B | الجلفنة بالغمس الساخن-الجلفنة بالغمس الساخن | اربطوا-معًا |
| البحرية / الساحلية | Q345B/SUS316 | مزدوج: مجلفن + مسحوق | الترباس (مسامير SUS316) |
| الكيميائية / الصناعية | Q345B | ثنائي: مجلفن + إيبوكسي | اربطوا-معًا |
| ارتفاع-حركة المرور العامة | Q345B | المجلفن + مسحوق (RAL 7016) | ملحومة + مجلفنة (اختياري) |
لست متأكدا ماذا تختار؟
أرسل لنا وصف بيئة المشروع الخاص بك، وسيوصي مهندسونا بالتركيبة المثالية للمواد والمعالجة السطحية خلال 24 ساعة.

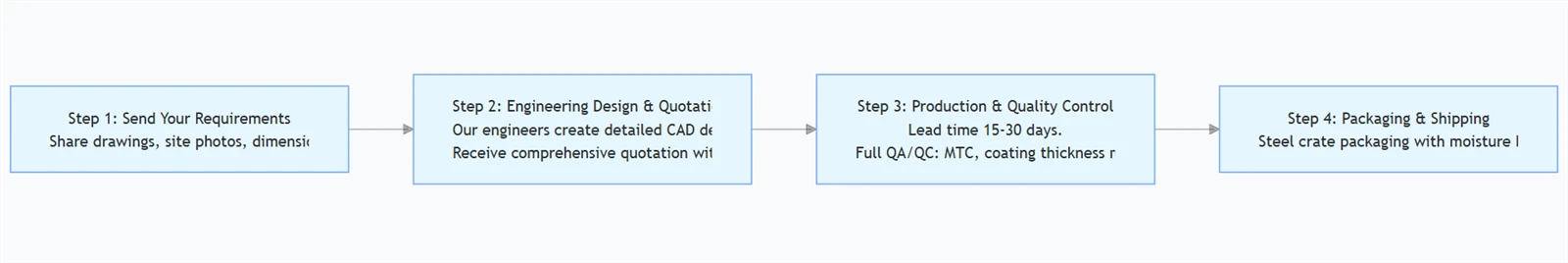

كيفية تخصيص درابزين الدرج الخاص بك؟
الخطوة 1: أرسل متطلباتك
مشاركة الرسومات وصور الموقع والأبعاد وتفضيلات المواد عبر البريد الإلكتروني أو الواتساب.
الخطوة 2: التصميم الهندسي والاقتباس
يقوم مهندسونا بإنشاء تصميمات CAD مفصلة. احصل على عرض أسعار شامل خلال 3-5 أيام عمل.
الخطوة 3: الإنتاج ومراقبة الجودة
المهلة الزمنية 15-30 يومًا. ضمان الجودة الكامل/مراقبة الجودة: MTC، قياس سمك الطلاء، التحقق من الأبعاد، فحص ما قبل الشحن.
الخطوة 4: التعبئة والتغليف والشحن
تعبئة الصناديق الفولاذية مع حاجز الرطوبة وواقيات الحواف. تسليم فوب تيانجين أو سيف. رسومات التثبيت متضمنة.
التعبئة والتغليف والشحن
يتم تعبئة كل طلبية من درابزين السلالم المصنوعة من الفولاذ الكربوني بعناية لضمان الوصول الآمن إلى موقع مشروعك.
| غرض | التفاصيل | ماذا يعني بالنسبة لك |
|---|---|---|
| طريقة التغليف | قفص فولاذي + 4-طبقة حماية (فيلم VCI، رغوة، واقيات الحواف، حاجز رطوبة + مادة مجففة) | معدل الضرر<0.5%; components arrive scratch-free and ready to install |
| مهلة الإنتاج | القياسي: 15-30 يومًا · مستعجل: 10-15 يومًا | جدولة مرنة لتتناسب مع الجدول الزمني لمشروعك؛ دعم المشاريع العاجلة |
| ترانزيت الشحن البحري | FCL/LCL من ميناء تيانجين: 15-35 يومًا (يعتمد على الوجهة) | تسليم فوب تيانجين أو سيف؛ التتبع المقدم بعد الشحن |
| النقل البري | 3-15 يومًا (آسيا الوسطى وجنوب شرق آسيا) | التسليم المباشر للموقع للمناطق المجاورة |
| إجمالي المهلة الزمنية (من الباب إلى الباب) | 30-65 يوم (الإنتاج + الشحن البحري) | خطط لمشروعك بثقة؛ نقوم بتحديث التقدم أسبوعيا |
التعليمات:
ما المدة التي تستغرقها-الغلفنة بالغمس الساخن في الخارج؟
يوفر طلاء الزنك 70-120 ميكرومتر حماية من التآكل لمدة 25-50+ سنة. ريفي: 50+ سنة. بحري/صناعي: 25+ سنة. يعمل طلاء المسحوق فوق الجلفنة على إطالة العمر الجمالي بشكل أكبر.
هل يتطلب التثبيت اللحام؟
رقم. تم تصميم الترباس المعياري- معًا مع دعامات مفصلية كروية قابلة للتعديل. التثبيت أسرع بنسبة 60% من الأنظمة الملحومة. الرسومات التفصيلية المقدمة.
هل يمكنني ترتيب-فحص من طرف ثالث؟
نعم. نرحب بفحص BV أو SGS أو TÜV أو Intertek في أي مرحلة إنتاج. يتوفر فحص ما قبل الشحن (PSI) - لجميع الطلبات. تقارير التفتيش المقدمة مجانا. تم توثيق عملية مراقبة الجودة بستة - مراحل: المواد الخام ← القطع ← اللحام ← معالجة السطح ← التجميع ← ما قبل - الشحن.
ما هي المستندات التي تأتي مع الشحنة؟
شهادة اختبار المطحنة (EN 10204 3.1)، وشهادة الجلفنة (ISO 1461)، وتقرير سمك الطلاء، وبيان الامتثال (IBC/OSHA/GB/EN)، وقائمة التعبئة، ورسومات التثبيت، ودليل التجميع. شهادة CE متاحة للطلبات المرتبطة بالاتحاد الأوروبي-. جميع الوثائق باللغة الإنجليزية.
ما هي المواد المتوفرة؟
الفولاذ الكربوني Q235B وQ345B بشكل قياسي، مع SUS304/SUS316 الاختياري لبيئات التآكل العالية-. جميع المواد تأتي مع شهادات اختبار المطحنة (MTC).
