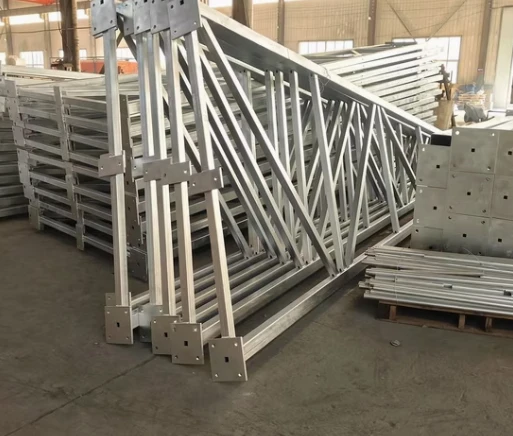

إن هيكل الجمالون الفولاذي الخاص بنا عبارة عن نظام مكاني خفيف الوزن وعالي القوة -وكبير-يستخدم على نطاق واسع في المباني العامة والصناعية-الكبيرة الحجم. من خلال الاستفادة من الأنابيب الفولاذية الممتازة وتقنيات التصنيع الاحترافية، تتميز هياكل الإطارات الفضائية لدينا بالثبات الهيكلي الاستثنائي، وتوزيع الضغط الموحد، والبناء السريع، والمتانة الفائقة. نحن نقدم خدمات شاملة-شاملة-بما في ذلك التصميم المخصص والإنتاج والتركيب و-دعم ما بعد البيع-لتلبية المتطلبات المتنوعة لأي مشروع هندسي.
الأداء الهندسي وملاحظات التصميم
يشرح هذا القسم كيفية حمل الجمالون الفضائي للحمل وكيفية فحصه، بحيث يمكنك تحديده بثقة. على عكس الجمالون المسطح-المفرد، فإن الإطار الفضائي عبارة عن شبكة ثلاثية الأبعاد-: يعمل كل عضو وعقدة في عدة اتجاهات، لذا فإن الأحمال المتدفقة إلى دعامات متعددة وتبقى الضغوط موحدة عبر الشبكة.
توزيع حمل موحد ثلاثي الأبعادتنتشر القوة - إلى العديد من العقد في وقت واحد، مما يحافظ على الضغط متساويًا ويوفر تكرارًا عاليًا.
خفيفة الوزن، وقوة عالية- يتم تحميل الأعضاء الأنبوبية بشكل محوري، مما يؤدي إلى قطع حمولة الفولاذ مقابل إطار عارضة مكافئ.
القدرة على التكيف مع الزلازل والرياح- تمتص الشبكة متعددة الاتجاهات-مدخلات الأرض والرياح بشكل جيد في المناطق المرتفعة.
تصميم العقدة- حجم العقد الكروية المثبتة بمسامير أو ملحومة حسب التحليل؛ تم التحقق من سلامة اللحام بواسطة UT/MT.
إمكانية خدمة الانحراف- ضمن L/250–L/300 للأسطح الممتدة بشكل سلس وملاءمة الكسوة.
تفصيل- يُصدر نموذج الشبكة ثلاثية الأبعاد Tekla رسومات قطع الأعضاء والعقد والتركيب.
معايير التصميم المطبقة:AISC 360 · EN 1993-1-1 · GB 50017 (قسم الإطار الفضائي) - محدد حسب السوق المستهدف.
المواصفات الشاملة
| غرض | النطاق / التفاصيل |
|---|---|
| مادة | Q355B/Q460 (GB) · S355JR/S355J0 (EN) أنابيب غير ملحومة أو ملحومة؛ الشد العالي عند الطلب |
| العائد / الشد | 355-460 ميجا باسكال لكل درجة؛ لكل الرسم الصادر |
| نظام | شبكة شعرية ثلاثية الأبعاد مع عقد كروية (مثبتة بمسامير/ملحومة). |
| مدى واضح | عشرات الأمتار إلى 60 م+عمود-مجاني |
| النماذج | مسطحة · برميل · قبة · كروية · متوازي الأضلاع · شبه منحرف · غير منتظم |
| العقدة / الأنبوب | نظام عقدة الكرة-؛ ضياء الأنبوب. لكل تحليل، على سبيل المثال φ48–φ203 |
| اتصال | وصلات كروية مثبتة أو ملحومة بالكامل |
| سطح | HDG، انفجار + Sa2.5 إيبوكسي/طلاء، مسحوق، أو أجزاء داخلية عارية |
| التعبئة / النقل | تم وضع علامة على الأعضاء -وحدات التعبئة المسطحة- للحاويات مقاس 20'/40' |
المزايا والتطبيقات الأساسية لتروس الفضاء
المزايا الأساسية
عمود -عريض جدًا-يمتد بحرية- تقوم الشبكة ثلاثية الأبعاد بمسح الخلجان الكبيرة بدون أعمدة متوسطة، مما يزيد من المساحة الأرضية القابلة للاستخدام.
الإجهاد الموحد والتكرار العالي- مسارات تحميل متعددة تحافظ على تساوي الضغوط؛ فقدان عضو واحد لا يعرض الشبكة للخطر على الفور.
فولاذ أقل من إطار الشعاع- أنابيب التحميل المحورية- توفر الحمولة مع الحفاظ على الثبات لنفس الامتداد.
المخططات المعمارية المجانية- شبكات مسطحة أو منحنية أو مقببة أو كروية أو غير منتظمة تتبع تصميمك، وليس كتالوجًا قياسيًا.
بناء سريع ودائميتم تجميع وحدات التغليف المسطحة - الجاهزة-بسرعة وتقاوم التآكل من أجل عمر طويل يمكن صيانته.
التطبيقات
الملاعب والساحات- شبكات سقف تمتد فوق منطقة الجلوس والأرضية حيث تظل الضغوط موحدة عبر مظلة واسعة.
مراكز ومحطات المعارض- عمود طويل-مغلف حر وأسقف الردهة، وغالبًا ما تكون أسطوانية-منحنية للصرف والضوء.

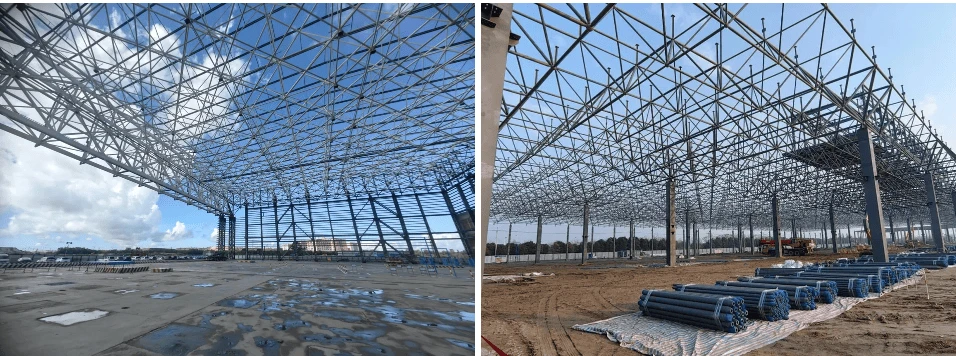

الورش الصناعية- أسقف مسطحة واسعة لأرضيات التجميع مع الرافعات والخدمات المعلقة.
أسطح وأفنية ضوء النهار- إطارات زجاجية مسطحة-إلى-منحنية فوق المناور ومراكز التسوق والردهات حيث يكون خط السقف الشفاف النظيف مهمًا.
النظام والاختيار الهندسي
| استمارة | الأنسب | الاستخدام النموذجي |
|---|---|---|
| شبكة مساحة مسطحة | أسقف مسطحة واسعة وطابق نصفي | ورش العمل والمستودعات والطوابق الميزانين |
| برميل / منحني | مظاريف طويلة شبه أسطوانية-. | قاعات المحطة وقاعات المعارض |
| قبة / كروية | عمود متحد المركز-تغطية مجانية | الساحات، القباب السماوية، الأفنية |
| متوازي الأضلاع / شبه منحرف | آثار أقدام غير منتظمة أو زاوية | أسطح ضوء النهار الزجاجية والمعمارية |
خدمة التخصيص لدينا
ما يمكننا تخصيصه
الهندسة- تم ضبط النطاق والارتفاع وحجم الشبكة وتخطيط الخليج على بصمتك.
نموذج الخطوط العريضة- شبكة مسطحة أو أسطوانية أو مقببة أو كروية أو متوازية الأضلاع أو غير منتظمة لتتناسب مع البنية.
العقدة والمواد- عقد كروية مثبتة بمسامير أو ملحومة، وأنابيب عالية الشد - وطلاء مطابق للبيئة.
التقسيم- تم تقسيم الشبكة الكاملة إلى وحدات رفع -مُصنفة وصديقة للحاويات-.
كيف يعمل التخصيص
مراجعة المتطلبات- الامتداد والأحمال والنموذج التفصيلي وفئة المناخ ومعيار الهدف.
التصميم والتفصيل- نموذج شبكي ثلاثي الأبعاد من Tekla مع قطع الأعضاء ورسومات العقد والتركيب.
اقتباس- عرض أسعار شفاف للصلب والعقد والتجزئة والشحن.
إنتاج- القطع باستخدام الحاسب الآلي، وتصنيع العقد، واللحام، والاختبار غير الإتلافي، والتفجير، والطلاء مع تحرير مراقبة الجودة.
دعم التسليم- عضو-يُصنف على وحدات حزمة مسطحة-مع إرشادات التثبيت والرفع.
التعبئة والنقل
| غرض | التفاصيل |
|---|---|
| التعبئة | تم تسمية العضو-بوحدات الحزمة المسطحة-؛ الربط الصلب مع حشوة واقية. |
| ينقل | التحميل الهندسي للحاويات الدولية مقاس 20'/40'؛ رافعة شوكية-حزم صديقة. |
| مهلة | نموذجي 35-50 يوم عمل. |
| وضع العلامات | أرقام الأعضاء والحرارة لكل حزمة لفرز الموقع. |
| تم شحن المستندات | قائمة التعبئة، الفاتورة التجارية، شهادات المطاحن، تقارير NDT/الطلاء، رسومات التركيب. |
التعليمات:
ما أحجام الجمالون الفضائية التي يمكنك بناءها؟
تم تصميم الإطارات الفضائية لكل مشروع؛ تمتد الوحدات النموذجية من عشرات الأمتار إلى 60 مترًا+ عمودًا-مجانيًا، ويتم تحديد حجمها بعد مراجعة تخطيط الخليج والأحمال.
ما هو الإطار الفضائي للعقدة الكروية؟
شبكة -ثلاثية الأبعاد يلتقي فيها أعضاء الأنبوب عند عقد كروية مثبتة بمسامير أو ملحومة، مما يؤدي إلى توزيع الحمل على العديد من النقاط في وقت واحد للحصول على ضغط موحد وتكرار عالي.
هل يمكنك عمل أشكال منحنية أو مقببة أو شبه منحرفة؟
نعم تم تفصيل - الخطوط العريضة للبرميل والقبة والكروية ومتوازي الأضلاع والمستطيلة في Tekla وتم تصميم المتجر- كشبكة واحدة سلسة.
هل هي مناسبة للمناطق الزلزالية والرياح؟
نعم - تمتص الشبكة متعددة الاتجاهات-مدخلات الأرض والرياح بشكل جيد عند تفصيلها بالكود المحلي.
هل تقدمون التصميم والإنتاج والتركيب وخدمات ما بعد البيع-؟
نعم - غطاء توقف واحد- من تصميم وتصنيع Tekla 3D لتعبئة التصدير؛ يتم توفير إرشادات التثبيت مع كل عملية تسليم.
