الفرق بين المبادل الحراري ذو الرأس العائم والمبادل الحراري الثابت

الفرق بين المبادل الحراري ذو الرأس العائم والمبادل الحراري الثابت

المبادلات الحرارية ذات الرأس العائم والمبادلات الحرارية ذات الرأس الثابت نوعان شائعان من المبادلات الحرارية، يتميز كل منهما بميزات هيكلية فريدة ونطاقات تطبيق وخصائص صيانة. وفيما يلي تفصيل تفصيلي للاختلافات الرئيسية الخاصة بهم:

مبادل حراري ذو رأس عائم:

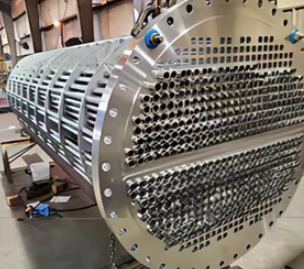

يتم تثبيت حزمة الأنبوب في أحد طرفيه، بينما تم تصميم الطرف الآخر ليكون "رأسًا عائمًا" متحركًا بحرية. يسمح هذا الهيكل العائم لحزمة الأنابيب بالتمدد أو الانكماش مع تغيرات درجة الحرارة، مما يستوعب التمدد الحراري بشكل فعال.

مبادل حراري برأس ثابت:
يتم ربط طرفي حزمة الأنبوب بشكل صارم بالصدفة، بدون آلية -مدمجة للسماح بالحركة. ويعني هذا الاتصال الصلب أنه لا يمكنه التعامل مباشرة مع التمدد الحراري من خلال التعديل الهيكلي.

مبادل حراري ذو رأس عائم:
إنه يتفوق في السيناريوهات التي يوجد فيها اختلاف كبير في درجة الحرارة بين السائلين، والذي قد يؤدي إلى تمدد حراري كبير. ويتم استخدامه على نطاق واسع في البيئات الصناعية-ذات درجات الحرارة العالية والضغط العالي- مثل البتروكيماويات ومعالجة الغاز الطبيعي.

مبادل حراري برأس ثابت:
وهو مناسب بشكل أفضل للتطبيقات ذات الاختلافات الصغيرة في درجات الحرارة بين السوائل، حيث يكون التمدد الحراري في حده الأدنى. تشمل الاستخدامات الشائعة أنظمة تكييف الهواء، والمكثفات، وغيرها من المعدات ذات درجات الحرارة المنخفضة-.

مبادل حراري ذو رأس عائم:
تعد الصيانة والتنظيف أكثر وضوحًا لأنه يمكن سحب حزمة الأنابيب بسهولة من الغلاف لإجراء التنظيف والفحص الشامل. تصميم الرأس العائم يبسط عملية التفكيك.

مبادل حراري برأس ثابت:
تعتبر الصيانة والتنظيف أكثر تعقيدًا بسبب حزمة الأنابيب الثابتة، والتي لا يمكن إزالتها بسهولة. غالبًا ما تتطلب الخدمة المزيد من الجهد وقد تتضمن تفكيك الوحدة بأكملها.

مبادل حراري ذو رأس عائم:
وهي بشكل عام أكثر تكلفة بسبب تصميمها المعقد، والذي يتضمن مكونات إضافية لتمكين آلية الرأس العائمة.

مبادل حراري برأس ثابت:
يميل إلى أن يكون أرخص في التصنيع والتركيب، وذلك بفضل هيكله الأبسط ومكوناته الأقل.

مبادل حراري ذو رأس عائم:
فهو يدير التمدد الحراري بكفاءة من خلال الاستفادة من حركة الرأس العائم، مما يقلل من خطر تلف الأنبوب ويطيل عمر المعدات.

مبادل حراري برأس ثابت:
قدرتها على التعامل مع التمدد الحراري محدودة، مما يجعلها أقل ملاءمة للتطبيقات ذات التقلبات الكبيرة في درجات الحرارة.

مبادل حراري ذو رأس عائم:
وهو عنصر أساسي في الصناعات ذات الإجهاد الحراري العالي، مثل المعالجة الكيميائية وتكرير النفط وتوليد الطاقة، حيث يعد التعامل القوي مع التغيرات في درجات الحرارة أمرًا بالغ الأهمية.

مبادل حراري برأس ثابت:
يتم استخدامه في السيناريوهات التي تتطلب الحد الأدنى من احتياجات الصيانة والتغيرات الصغيرة في درجات الحرارة، مثل أنظمة التدفئة والتهوية وتكييف الهواء والعمليات الصناعية التي تعمل في درجات حرارة معتدلة.

باختصار، تعد المبادلات الحرارية ذات الرأس العائم{0}}الخيار المفضل للتطبيقات التي تتضمن إجهادًا حراريًا عاليًا ومتطلبات صيانة متكررة، بينما تتألق المبادلات الحرارية ذات الرأس الثابت في البيئات الأقل تطلبًا مع اختلافات أقل في درجات الحرارة ومتطلبات صيانة أقل.
