هناك العديد من الصناعات (عدد كبير جدًا منها) التي تستخدم عمليات تنطوي على نقل الحرارة بين سائلين. الآن، كيف تتم عملية نقل الحرارة بالضبط؟ سنكشف عن الإجابات هنا. تابع القراءة للاستكشاف!
كيف تعمل المبادلات الحرارية؟
يتم وضع سائلين لهما درجات حرارة مختلفة داخل مبادل حراري، ويتم نقل الحرارة من السائل الأكثر سخونة إلى السائل البارد حتى يصل كلا السائلين إلى نفس درجة الحرارة. كلا هذين السائلين على اتصال دائم بجدار الأنبوب الذي يعمل كحاجز موصل. هناك أنواع وأنماط مختلفة من المبادلات الحرارية المستخدمة في هذه العملية. تختار الصناعات مبادلاتها وفقًا لغرض وحالة الموقع.
ما هو المبادل الحراري للأنبوب المموج؟ كيف يعمل؟

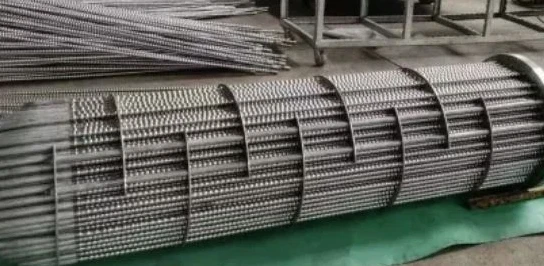

مبادل حراري أنبوب مموجلا يزال هذا النوع من المبادلات الحرارية شائعًا للغاية وتستخدمه الصناعات اليوم - وليس بدون أسباب. تعمل هذه المبادلات الحرارية من خلال توفير اضطراب متزايد. وهذا بدوره يؤدي إلى زيادة معامل نقل الحرارة حتى عند الحد الأدنى من رقم رينولدز. إن تمويج غلاف الأنبوب، والمعروف أيضًا باسم التشوه المبرمج، هو المسؤول عن الاضطراب العالي في هذه المبادلات. توفر أغلفة الأنبوب المموج تدفقًا حلزونيًا للسوائل مقارنةً بالأنابيب ذات الأصداف الناعمة.
تأتي المبادلات الحرارية ذات الأنبوب المموج بأشكال هندسية مختلفة. يمهد التمويج الصلب الطريق لتحسين كبير في معامل نقل الحرارة، والذي يعوض مرة أخرى عن الزيادة الحتمية في فقدان الضغط.
ميزات المبادل الحراري للأنبوب المموج
- تتميز بسطح داخلي أملس متعرج يسمح بالتنظيف البسيط.
- يتم تطوير الاضطراب بمعدلات سائلة منخفضة لتحسين نقل الحرارة مما يؤدي إلى ارتفاع معامل نقل الحرارة.
- يتم تقليل الزمجرة على الأنبوب الضحل.
- وهي متوفرة في مجموعة واسعة من الأشكال والأقطار.
هندستها المموجة المختلفة
تمويج ناعم: الانتقال بين تمويج الأنبوب الصلب وتصميم الأنبوب الأملس يعزز نقل الحرارة إلى حد أقل، ولكن مع انخفاض أقل في الضغط.
تمويج صعب: يسمح بتحقيق نمو مرتفع لكمية نقل الحرارة التي تكافئ الزيادة المتأصلة في فقدان الضغط.
فوائد المبادلات الحرارية ذات الأنبوب المموج
من ناحية أخرى، يسمح التموج الناعم بتحسين أقل في نقل الحرارة ولكن انخفاض الضغط أقل أيضًا. هل تبحث عن أنواع المبادلات الحرارية في الوقت الحاضر؟ إذا كانت الإجابة بنعم، فيمكنك أن تطمئن إلى أنك ستجد مبادلات حرارية ذات أنبوب مموج كشيء يستخدم على نطاق واسع في عمليات نقل الحرارة الصناعية. ولماذا هذا بالضبط؟ وغني عن القول أن المبادلات الحرارية تُستخدم على نطاق واسع - وذلك ببساطة لأنها تقدم عددًا من الفوائد.
فيما يلي نظرة على سلسلة المزايا التي تقدمها:
- إنها مرتبطة بمعامل نقل حرارة أفضل وبالتالي فهي أكثر إحكاما
- فهي سهلة التركيب للغاية
- إنها توفر -اضطرابًا مستحثًا عاليًا وبالتالي تقلل من التلوث - وبالتالي تستمر في الأداء لفترة طويلة جدًا قادمة
- يمكن الوصول إليها في أشكال معيارية لاستكمال الواجب، كما هو مطلوب
- يمكنهم العمل تحت درجات حرارة وضغط مرتفعين
- ويمكن استخدامها لنقل سوائل العملية مع المواد الجسيمية
- انخفاض الضغط-منخفض
- صفر فشل في الحشية مقارنة بـ PHE
- حتى تكلفة رأس المال أقل مقارنة بـ SHE/PHE
- هناك العديد من الخيارات التي يمكن الوصول إليها أثناء تثبيته - أي عموديًا أو أفقيًا أو بطريقة مائلة
- صيانة مجانية تقريبا
- لا يوجد تدفئة موضعية
- مناسب للمنتجات الحساسة للحرارة
تختلف سيناريوهات تطبيق المبادل الحراري (مثل معالجة الأغذية، وصناعة البتروكيماويات، وتبريد الطاقة) والخصائص المتوسطة (التآكل/اللزوجة/درجة الحرارة)، لذلك سيتم أيضًا تكييف خطة المواصفات بشكل حصري-يُرجى إخبارنا باحتياجاتك، وسنزودك بالمعلمات وعروض الأسعار المستهدفة.
