عملية تصنيع المبادلات الحرارية – من التصميم إلى الاختبار

مبادل حراريضرورية لنقل الحرارة بين سائلين أو أكثر. إنه أمر بالغ الأهمية في عمليات التكرير وتعزيز الكفاءة الحرارية في الصناعات الدوائية والنفط والغاز وتجهيز الأغذية والكيماويات ومحطات الطاقة.

إحدى أكبر الشركات المصنعة للمبادلات الحرارية في الهند، GNEE، لديها-مبادلات حرارية ذات أنابيب مزعنفة ومموجة ومبردة بالهواء-ومبردة بالهواء منذ أكثر من 17 عامًا. بفضل منشآتنا الصناعية- المتطورة، اكتسبنا ثقة العديد من الشركات في جميع أنحاء العالم من خلال توفير حلول للتبادل الحراري يمكن الاعتماد عليها، -مقاومة للتآكل، وعالية-.

نحن نعمل بشكل استراتيجي على تلبية متطلبات العملاء الفريدة التي تغطي مختلف القطاعات من خلال الاستفادة من التصميم المتطور-إلى-إمكانيات التسليم و-الفطنة الهندسية الداخلية.

تعتبر المبادلات الحرارية حاسمة في العمليات الصناعية المختلفة لأنها تنقل الطاقة الحرارية من تيار سائل إلى آخر. لهذا السبب بارزةمصنعي المبادلات الحرارية ذات الغلاف والأنبوب في الهندمراقبة عملية التصنيع للحفاظ على الأداء الأمثل والموثوقية والسلامة.

يتم تصنيعه باستخدام النموذج الحراري لحساب الكفاءة في ظل ظروف محددة. إن تصنيع المبادل الحراري هو عملية معقدة تتكون من المراحل التالية:

• عملية التصميم الحراري
• عملية الهندسة والتصميم التفصيلية
• عملية التصنيع
• عملية اللحام والتجميع
• إعداد الاختبار والشحن
• النقل النهائي وعمليات التفتيش على-الموقع
• دعونا نفهم كل مرحلة بالتفصيل لفهم كيفية القمةالشركات المصنعة للمبادلات الحراريةضمان الجودة أثناء تصنيع المبادلات الحرارية.

تعد مرحلة التصميم أمرًا بالغ الأهمية لإنتاج مبادلات حرارية صناعية مُحسّنة تعمل على زيادة كفاءة نقل الحرارة للعميل. تتأكد المجموعة الماهرة من المصممين والمهندسين في الشركات المصنعة للمبادلات الحرارية في الهند من نوع المبادل الحراري الأمثل وتكوينه ومواد البناء والمواصفات الفنية من خلال معلمات كل مشروع.

يتم تزويد البرنامج بدرجات حرارة التشغيل، والواجب الحراري، وأنواع السوائل، وخصائصها، ومعدلات التدفق، وتخفيضات الضغط، ومعدلات التدفق لإنشاء تصميمات متخصصة.

يقوم فريق التصميم بمحاكاة الأداء الحراري والميكانيكي للمبادل الحراري الصناعي في ظل ظروف التشغيل الفعلية باستخدام تقنيات ديناميكيات الموائع الحسابية. يعمل هذا الاختبار الافتراضي على زيادة معدل نقل الحرارة إلى الحد الأقصى مع التحقق من السلامة والاعتمادية. تعمل واجهة البرنامج سهلة الاستخدام- أيضًا على تسهيل تعاون العملاء لتخصيص التصميم وفقًا لمتطلبات العملية الخاصة بهم بدقة.

بالتعاون مع فرق الهندسة والجودة والتصنيع، يتم تنفيذ العديد من تكرارات التصميم لتحسين الوصول إلى الفحص والتكاليف والصيانة وجدوى التصنيع والعوامل الحاسمة الأخرى.

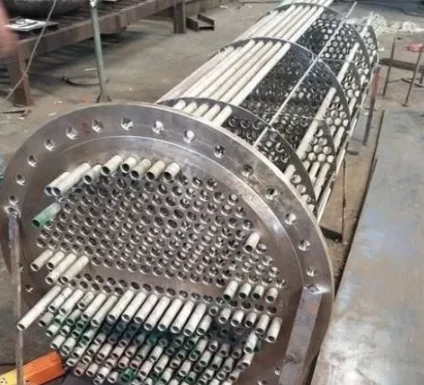

تبدأ مرحلة التصنيع بالمواد الأساسية التي تخضع للتشكيل والتصنيع واللحام لتصنيعها إلى مكونات رئيسية للمبادلات الحرارية الصناعية. عادةً ما تكون أسطوانات القنوات والقشرة عبارة عن صفائح ملفوفة وملحومة (يزيد قطرها عن 24- بوصة) أو أنابيب (قطرها 24- بوصة أو أقل). اعتمادًا على السمك، يمكن أن تكون صفائح الأنابيب عبارة عن صفيحة أو مطروقات، يتم تشكيلها وحفرها. الفلنجات عبارة عن حلقات مشكلة على الساخن، والحواجز عبارة عن مواد صفيحة يتم تشكيلها وحفرها. تأتي الأنابيب بأشكال مختلفة، مثل الملحومة وغير الملحومة، وتتوفر بعدة أقطار وسمك قياسي. يمكن ثني الأنابيب على شكل حرف U وتقطيعها حسب الحاجة من قبل الشركات المصنعة للمبادلات الحرارية في الهند.

لذلك، يمكن تصنيف تصنيع المبادلات الحرارية ذات الغلاف والأنبوب إلى أربع مراحل:

• عمليات الآلات والحفر
• عمليات اللحام

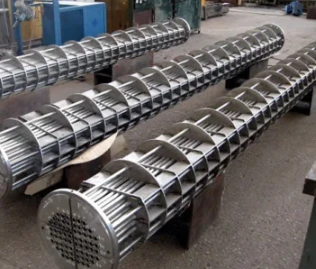

• تجميع الحزمة
• التجمع النهائي والاختبار

يشكل اللحام وتجميع المبادلات الحرارية الصناعية مرحلة محورية في التصنيع، مما يتطلب قدرًا كبيرًا من الدقة والكفاءة. يستخدم المصنعون في الهند منهجيات لحام معقدة مثل اللحام TIG وMIG واللحام المداري واللحام بالليزر لضمان سلامة المفاصل وعدم نفاذيتها وفقًا للقوانين والمعايير العالمية. يلتزم عمال اللحام ذوو الخبرة العالية والمعتمدون من ASME- بأفضل الممارسات من خلال استخدام التركيبات لضمان دقة الأبعاد.

غنيتستخدم مواد مستهلكة مثل أسلاك الحشو المعدنية المحددة - واللحام المداري التلقائي لإنتاج لحامات موحدة وخالية من العيوب للمبادلات الحرارية الصناعية الكبيرة.

اختبارات التصوير الشعاعي وغيرها من إجراءات الاختبار غير المدمرة تثبت صحة اللحامات. بالإضافة إلى ذلك، يخضع كل مبادل حراري لاختبارات صارمة لتسرب الماء والهيليوم للتأكد من أنه مقاوم للتسرب-. يقوم فريق ضمان الجودة بفحص كل مفصل بدقة. تلتزم أفضل الشركات المصنعة للمبادلات الحرارية في الهند ببروتوكولات صارمة لتلبية معايير أدوات اللحام، بما في ذلك ثيرموويل.

تعد وظيفة ضمان الجودة أمرًا بالغ الأهمية في إنتاج المبادلات الحرارية ذات الغلاف والأنبوب التي يمكن الاعتماد عليها. تستخدم GNEE عملية فحص صارمة للمواد الواردة لضمان سلامة المكونات.

يتم تنفيذ إجراءات الاختبار الشاملة على مراحل متعددة لضمان سلامة الأداء. يخضع كل مبادل حراري لاختبار التسرب أثناء تعرضه لضغط الهواء أو الماء.

يتم تقييم الأداء أثناء الاختبار النهائي في ظل ظروف العملية المحاكاة.

• شهادة ختم ASME 'U' لسلامة الضغط
• ختم ASME 'R' للإصلاحات والتعديلات
• علامة CE تؤكد سلامة المنتج.
• الأيزو 9001:2015 لإدارة الجودة

بالاشتراك مع معدات الاختبار والمعايرة المتقدمة التي يمكن إرجاعها إلى المعايير الوطنية، يتم أيضًا قياس التسرب ومعدل نقل الحرارة وانخفاض الضغط بدقة متناهية. يتم منح مبادلات التدفئة العقوبة النهائية للشحن للعملاء فقط بعد الانتهاء من جميع الاختبارات.

تتوافق صناعة تصنيع المبادلات الحرارية مع بروتوكولات الاختبار الصارمة للتحقق من أن كل وحدة تلبي مواصفات التصميم قبل شحنها إلى العملاء. تستخدم فرق مراقبة الجودة اختبارات موحدة لإجراء تقييمات شاملة للأداء الحراري والسلامة الميكانيكية.

تقوم الأدوات الدقيقة بمراقبة الضغوط الأساسية ودرجات الحرارة ومعدلات نقل الحرارة طوال عملية الإطلاق لضمان استيفاء الواجبات الحرارية. يتم إجراء تقييمات الضغط الهيدروستاتيكي والهوائي بشكل أفضل من ضغوط التصميم المقصودة. يكتشف مقياس كتلة الهيليوم التسرب حتى ولو كان دقيقًا بدقة متناهية. اختبار المعدات الهامة مثل الأدوات والصمامات والحشيات يتبع خطط الاختبار.

بعد التحقق من المكونات الهيدروليكية الحرارية والسلامة الميكانيكية، يتم الانتهاء من الجزء الخارجي بالعزل والطلاءات الواقية والتلميع. تمنع المركبات المثبطة للتآكل-والممارسات السليمة للتعامل مع المواد حدوث تلف أثناء النقل.

يتم تصميم المبادلات الحرارية-بشكل مخصص من قبل فرق التعبئة والتغليف للتصدير مع حشوة كافية لمنع حدوث عيوب أثناء النقل الدولي.

تستخدم المجففات لتقوية المناطق الحساسة لمنع دخول الرطوبة. يتم التحقق من جاهزية-تصدير الحاويات من خلال عمليات تدقيق الامتثال قبل إغلاقها للنقل إلى منشآت العميل. في البيئات الصناعية القاسية، تعمل المبادلات الحرارية بشكل آمن لسنوات عديدة بسبب تنفيذ البروتوكولات الصارمة.

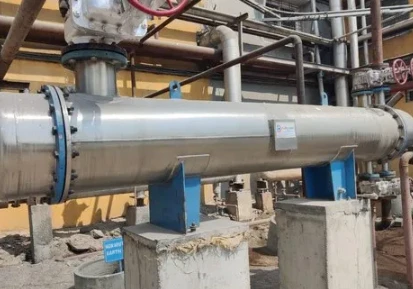

بعد النقل، يضمن فريق التثبيت والفحص في الموقع- التثبيت السلس في المناطق المحيطة والتشغيل الآمن. يقوم فريق التفتيش بالتحقق من التسريبات، والتحقق من معدلات تدفق السوائل والاختلافات في درجات الحرارة، ومراقبة الأداء العام.

باعتبارها شركة مصنعة موثوقة للمبادلات الحرارية ذات الغلاف والأنبوب في الهند، تحتفظ GNEE بمنشآت ذات مستوى عالمي-وتنفذ عمليات صارمة لتوفير مبادلات حرارية ذات غلاف وأنبوب مقاومة للتآكل-تفي بالمعايير الدولية مع الحفاظ على الأداء العالي.

نحن نعرف كيفية تلبية جميع متطلبات المبادلات الحرارية الخاصة بك، سواء كانت تنطوي على استثمار رأسمالي كبير أو متطلبات استبدال حتمية. تواصل مع خبرائنا للحصول على مبادل حراري صناعي مخصص ومتوافق مع اللوائح-ويلبي احتياجاتك.
