إن دعامات الأعمدة لدينا هي نظام هيكلي ثانوي يستخدم لتثبيت الدعامات الرأسية ونقل الأحمال الجانبية مباشرة (مثل حركة الرياح والزلازل وحركة الرافعة) إلى الأساس. فهو يمنع تشوه الإطار، ويقلل-من-الانحناء المستوي، ويعزز الحمل المحوري-قدرة تحمل الأعمدة.
أنواع دعامات الأعمدة الفولاذية لدينا
باعتبارنا شركة مصنعة محترفة للهياكل الفولاذية، فإننا نقدم مجموعة كاملة من أنظمة الدعامات العمودية المصممة خصيصًا للرموز الزلزالية العالمية بما في ذلك GB وAISC/ASTM وEN. نحن ندعم التخصيص بنسبة 100% بناءً على رسومات العملاء المحددة ومتطلبات المشروع، ونقدم أنواعًا مختلفة مثل دعامات X-، وتدعيم V-المقلوب، وV-.

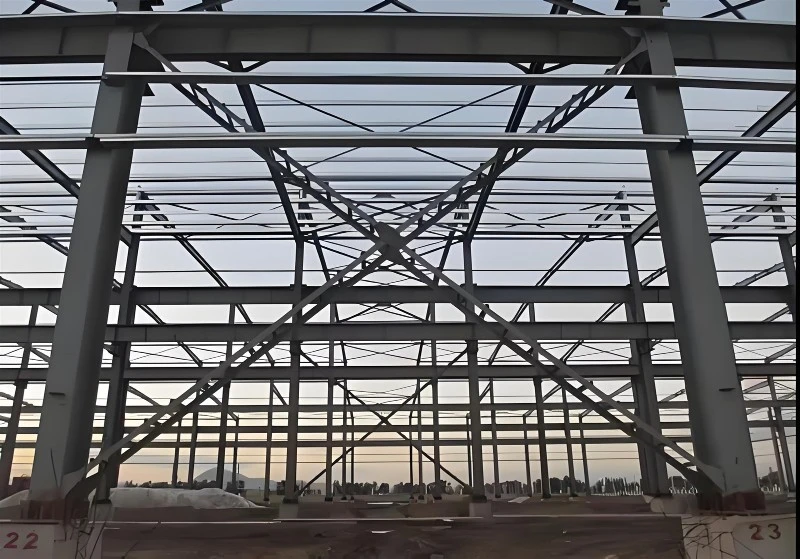

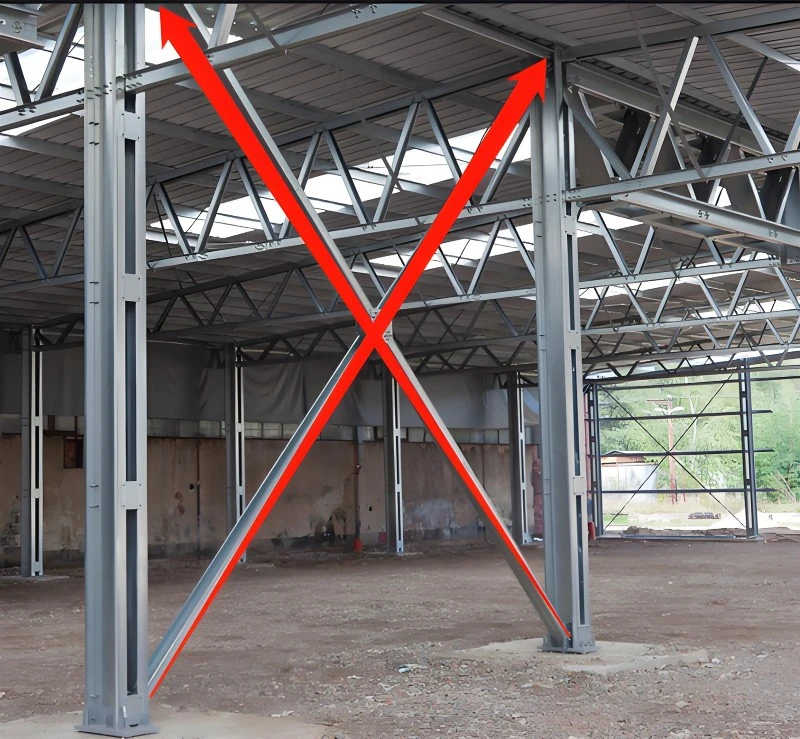

X-التدعيم (التدعيم المتقاطع)
الخصائص الهيكلية:
يتكون من عضوين قطريين متقاطعين يتقاطعان في منتصف المسافة-، ويشكلان شكل "X".
التطبيقات:
يُستخدم على نطاق واسع في العديد من المنشآت الصناعية-ذات الطابق الواحد، والهياكل الفولاذية-المرتفعة الارتفاع، وخطوط الأعمدة الطولية حيث لا توجد متطلبات صارمة لفتحات الأبواب والنوافذ.هذا هو تكوين تستعد الأكثر اقتصادا وشائعة الاستخدام.
01
تستعد قطري واحد
الخصائص الهيكلية:يتم تثبيت عضو قطري واحد فقط.
التطبيقات:
يستخدم بشكل أساسي في الهياكل الفولاذية الخفيفة والمباني المؤقتة ذات الأحمال الصغيرة نسبيًا أو الامتدادات المتواضعة أو متطلبات الصلابة الجانبية الأقل تطلبًا.
02
دعامة شيفرون (دعامة -V / V-مقلوبة) ودعامة V-
الخصائص الهيكلية:تتلاقى الأعضاء القطرية من أعلى العمود (أو العمود الأوسط-) إلى مركز الوتر السفلي للشعاع، لتشكل شكل "V" (شيفرون) مقلوب؛ أو يمتد من قاعدة العمود باتجاه مركز الوتر العلوي للشعاع، ليشكل شكل "V".
التطبيقات:
يُستخدم على نطاق واسع في المباني- إلى المرتفعة-والمنشآت الصناعية الحديثة حيث يلزم الوصول إلى الإضاءة الطبيعية.
03
ك-تدعيم
الخصائص الهيكلية:يتلاقى عضوان قطريان على ارتفاع معين في العمود الأوسط، ليشكلا شكل حرف "K".
التطبيقات:
يشيع استخدامها في الهياكل الفولاذية-المتعددة الطوابق والمرتفعة-.
04
مواصفات دعامات العمود الفولاذي
| غرض | مواصفة |
|---|---|
| وصف | تقوية العمود الفولاذي (نظام التثبيت العمودي) |
| الأقسام | زوايا مزدوجة، -أقسام H، CHS، SHS/RHS؛ قضبان مستديرة مع شدادات |
| درجة المادة | Q235B/C/D · Q355B/C/D/E · Q420 · S235/S355 (JR/J0/J2) · S355K2 · A36 · A572 Gr.50 · A500 Gr.B/C · A1085 |
| قوة العائد | Q235 ( أكبر من أو يساوي 235 ميجا باسكال) · Q355 ( أكبر من أو يساوي 355 ميجا باسكال) · A572-50 ( أكبر أو يساوي 345 ميجا باسكال) · A500 Gr.C ( أكبر أو يساوي 345 ميجا باسكال) |
| المعايير | التصميم: GB 50017 · GB 50011 · AISC 360/341 · EN 1993؛ اللحام: AWS D1.1 |
| مضاد للتآكل-. | انفجار Sa 2.5 · C3/C4/C5 (غني بالزنك - + MIO + طبقة علوية) · HDG |
| تفصيل | تكلا (BIM) 3D؛ الرسومات التنفيذية؛ BRB-مفاصل متوافقة |
| الشهادات | آيزو 9001:2015؛ اختياري EN 1090-2 · AWS D1.1 · CWB |
| التعبئة | حزم صالحة للإبحار؛ ألواح التقوية/وجوه الاحتكاك محمية؛ الفواصل الخشبية |
مزايا تقوية العمود الفولاذي
ضمان الاستقرار المكاني الشامل
تعمل دعامات الأعمدة مع الإطارات المستعرضة لتشكيل نظام الإطار الطولي، مما ينقل بشكل موثوق القوى الأفقية الطولية (على سبيل المثال، أحمال الرياح الجملونية وقوى الكبح الطولية للرافعة) إلى الأساس. يمكن لتدعيم العمود الذي تم تكوينه بشكل صحيح أن يحد من انجراف أعلى العمود إلى حدود التصميم من 1/1000 إلى 1/500، مما يمنع بشكل فعال الانبعاج الهيكلي.
ضمان الصلابة الجانبية الطولية والاستقرار
تعمل دعامات الأعمدة مع أعمدة الإطار لتشكيل نظام الإطار الطولي، حيث تحمل وتنقل القوى الأفقية الطولية. في ظل حركة الزلازل أو الرياح العاتية، تكون خطوط الأعمدة عرضة للانبعاج الجانبي؛ يمكن أن تؤدي الدعامات التي تم ترتيبها بشكل صحيح إلى تقليل الطول الفعال للأعمدة خارج المستوى-بشكل كبير، وبالتالي توفير ما يقرب من 15% إلى 30% من حمولة الأعمدة الفولاذية.
نقل أحمال الرياح الجملونية
يتم نقل أحمال الرياح المؤثرة على جملون المبنى من خلال الدعامات العرضية للسقف إلى دعامات العمود، ثم من الدعامات نزولاً إلى الأساس. عادةً، يجب أن تحمل دعامات الأعمدة ما بين 30% إلى 50% من إجمالي حمل الرياح الأفقي المنقول من الجملون.
تحمل قوى الكبح الطولية للرافعة
في المنشآت الصناعية، يتم توليد قوى تأثير أفقية طولية كبيرة عندما تتحرك عربة الرافعة أو فرامل الجسر. يتم نقل هذه القوى مباشرة من خلال نظام عارضة الرافعة إلى دعامات العمود، والتي يمكنها امتصاص وتوزيع ما يقرب من 40٪ إلى 60٪ من أحمال الصدمات الديناميكية، مما يمنع التشوه الطولي للمبنى.
تطبيقات تقوية العمود الفولاذي
النباتات الصناعية:في المنشآت الصناعية الثقيلة، تحمل دعامات الأعمدة في المقام الأول قوى الكبح الطولية للرافعة، وأحمال الرياح، والإجراءات الزلزالية. وهي مقسمة إلى دعامات العمود العلوي ودعامات العمود السفلي لضمان الصلابة الطولية واستقرار المبنى.
الهياكل الفولاذية-المتعددة الطوابق والمرتفعة-:وباعتباره مكونًا مهمًا في نظام مقاومة القوة الجانبية-، فإنه يتم تطبيقه بشكل شائع حول محيط الأنبوب الأساسي أو بين الإطارات، مما يوفر مقاومة فعالة لقوى القص الأفقية الناجمة عن الرياح والزلازل.
مرحلة الانتصاب والتركيب:يوفر دعامة مؤقتة للإطار الهيكلي لمنع الإزاحة أو الانقلاب أثناء الرفع وتجميع الهيكل الرئيسي.
التركيب الهيكلي لدعامات الأعمدة الفولاذية لدينا
يتكون نظام تقوية عمود الهيكل الفولاذي الخاص بنا بشكل أساسي من نظامين أساسيين للمواد: نظام قضيب الربط المرن (قضبان فولاذية مستديرة مع شدادات) ونظام الأعضاء الصلبة (أقسام الصلب الهيكلي / الأنابيب الفولاذية). يتوافق كل نظام مادة مع متطلبات الصلابة الهندسية المختلفة وسيناريوهات التطبيق:

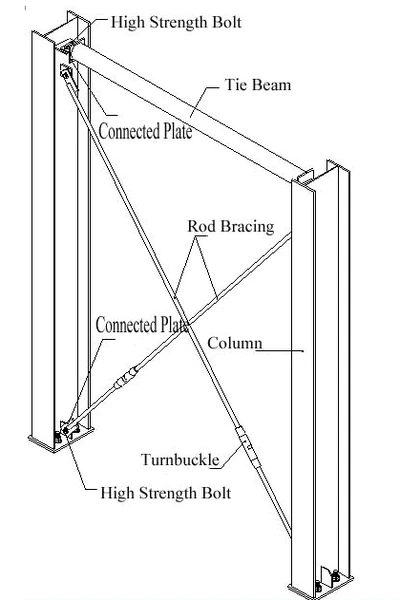

نظام تقوية العمود الفولاذي الدائري (مع وصلة المقطورة)
خفيف الوزن، وسهل التركيب، ومفتوح بصريًا، ويعتمد بشكل أساسي على أجهزة الشد للحفاظ على حالة الشد.
مناسب تمامًا لإطارات البوابة الخفيفة أو المباني ذات التحميل المنخفض-.

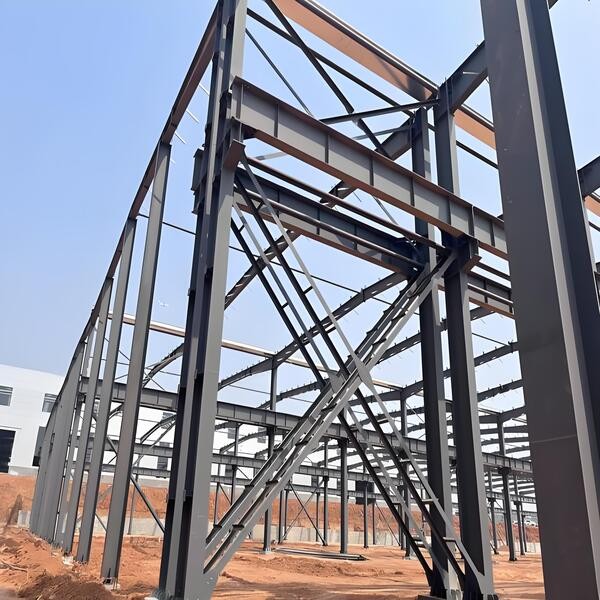

قسم الفولاذ الإنشائي أو نظام تقوية عمود الأنبوب الفولاذي (زاوية فولاذية / قسم - فولاذي / أنبوب مربع أو دائري)
صلابة عالية، وقدرة تحمل عالية-، وتوزيع موحد للحمل؛ قادرة على تحمل ضغوط الضغط والشد في نفس الوقت في المقطع العرضي-.
يُستخدم على نطاق واسع في-المباني الشاهقة، أو المنشآت الصناعية الثقيلة متعددة الطوابق-، أو الهياكل الحاملة- ذات متطلبات التصميم الزلزالي العالية.
يمكننا توفير حلول مخصصة بنسبة 100% لمجموعات أقسام تقوية الأعمدة الأكثر اقتصادية وكفاءة وتفاصيل التوصيل المشترك بناءً على الارتفاع الهيكلي الفعلي لمشروعك، ومتطلبات الصلابة، وسهولة التصنيع، وظروف التثبيت في الموقع.
دليل التنسيب لتدعيم العمود الصلب
للمباني الصناعية المجهزة بالرافعات العلويةيمكن زيادة المباعدة إلى 60 متراً حسب ارتفاع المبنى والاستخدام المقصود:
أولوية الخليج الأول: عندما تسمح الظروف بذلك، يجب تركيب الدعامات في الخليج الأول عند طرفي الهيكل. إذا حالت قيود المساحة دون ذلك، فيمكن استخدام الحجرة الثانية، ولكن يجب دمج أعضاء صلبة إضافية لضمان كفاءة نقل الحمولة.
تجنب التعارضات الوظيفية: يجب أن يتجنب موضع هيكل الدعامة عرقلة الأبواب أو النوافذ أو الوصول إلى صيانة المعدات. في المناطق -المحدودة المساحة، يجب اعتماد تكوينات هيكلية بديلة، مثل دعامة البوابة أو دعامة نوع الجمالون-.
للهياكل الخفيفة بدون الرافعات- يجب ألا تزيد المسافة بين الخلجان المدعمة عن 45 مترًا.
للمباني الصناعية المجهزة بالرافعات العلويةويمكن زيادة المسافة إلى 60 متراً حسب ارتفاع المبنى والاستخدام المقصود.
التعبئة والنقل
| غرض | التفاصيل |
|---|---|
| التعبئة | رباط عالي القوة-؛ وسائد EPE/مطاطية/خشبية بين الأعضاء المتداخلة. |
| صناديق الأجهزة | الألواح والشدادات والمسامير في الصناديق ذات العلامات؛ البراغي الحرجة مؤمنة بين قوسين. |
| ينقل | الحزم والحاويات الصالحة للإبحار؛ جلد/سلاسل من النايلون فوق الحشو؛ ثابتة على الرهانات/الجدران. |
| الاحتكاك-حماية الوجه | انزلاق-الأسطح الحرجة المقنعة والمحمية. |
التعليمات:
لماذا تعتبر تقوية العمود مهمة؟
بدون تقوية مناسبة، يمكن أن تنحني الأعمدة الرأسية أو تنثني تحت الأحمال المحورية الثقيلة. تعمل الدعامات على الحد من تأرجح المبنى، وتضمن السلامة، وتحافظ على السلامة الهيكلية لغلاف المبنى بأكمله.
ما هي القوى التي تقاومها أقواس الأعمدة فعليًا؟
يتعامل الدعامة مع الأحمال الجانبية (الجانبية)-وليس أحمال الجاذبية الرئيسية. تأتي هذه القوى من سرعات الرياح العالية (تتراوح من 115 ميلاً في الساعة إلى أكثر من 185 ميلاً في الساعة في بعض مناطق الولايات المتحدة)، والنشاط الزلزالي، وحركات الرافعات العلوية.
أين يتم وضع دعامات العمود عادةً؟
عادةً ما يتم تركيب الدعامات الرأسية في فتحات الجدران الإستراتيجية، أو أعمدة المصاعد، أو النوى الهيكلية المركزية، بينما تربط دعامات السقف والأرضية المستويات الأفقية معًا لتوزيع القوى الجانبية على فتحات الدعامات الرأسية.
ماذا يحدث إذا لم أقم بتدعيم أعمدتي؟
بدون الدعامات المناسبة، يمكن أن ينثني العمود الفولاذي جانبًا تحت الوزن المحوري أو يتأرجح بشكل مفرط عند تعرضه للأحمال البيئية، مما قد يؤدي إلى انهيار هيكلي كامل.
كيف تؤثر التدعيم على تصميم المبنى وتخطيطه؟
يمكن أن تحد الدعامات من الفتحات مثل الأبواب أو النوافذ في فتحات معينة. ومع ذلك، فإن التخطيط السليم يسمح بالتكامل دون التأثير على الأداء الوظيفي، وخاصة في المباني الصناعية.
هل يمكن تعديل أنظمة التدعيم أو توسيعها لاحقًا؟
نعم. يمكن تعديل أو تمديد أنظمة التثبيت، ولكن يجب مراجعة التغييرات من قبل مهندس إنشائي لضمان الاستقرار وإعادة توزيع الأحمال.
